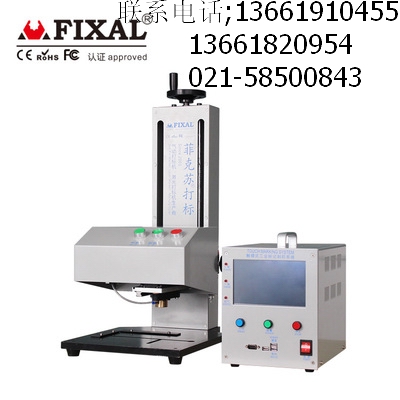

GDS-13气动打标机（单片机或电脑USB连接）详细功能介绍

特别适用

中等批量，有一定精度要求，每日加工量≤5000

冲击频率

大于200 Hz

运行系统

单片机集成打标机系统，拥有所有电脑打标机功能。此外也可以使用电脑操作WinXP win7 (通过USB与电脑连接)

多种字体

多种字体可选，可加载

软件系统

工业标记刻印系统(含：工业打印系统、图形编辑器、图形转换器、字体编辑器、刻印数据库管理系统)

图形编辑

软件提供自编辑器

打印内容

各种字符、流水号、VIN码及图形防伪标记

文字编辑

同时提供各类标记文字改型编辑

支持条码

可外接条码机，打印条形码

图形转换

软件提供各类图形文件转换方式

打印范围

150×90mm（可以根据要求定做）

数据检索

将每天打印内容存档，随时检索历史打印数据

旋转升级

可外接旋转夹具，进行圆弧打标

自动记忆

自动记忆设定的状态、流水号数

重印精度

0.09 mm

自动对比

自动对比流水号、VIN码，提示重复

打印深度

0.02～0.6 mm 可调（视材质而定）

文字定位

提供鼠标拖动、方向键移动及坐标输入

工件硬度

〈HRC60（更高硬度换用超硬打印针）

自动保存

自动提示文件保存

打印速度

每秒可达3个字符 (2 mm字高字母或数字)

模拟显示

可直接在屏幕上观察标记效果

打印方向

可选上、下、左、右、及管弧面、扇形

运行直观

屏幕显示即时运行路线

适用工件

各种材质、形状、尺寸

可连续工作

＞24小时

输入方式

手工、自动流水号递增（可设定递增数）

符合标准

可打印国家『车辆识别代号管理规则』中规定的VIN代码。可自动统计打印内容可满足ISO9001－9002质量体系认证对产品可标识性、追溯性的要求

电压／功率

220V 50Hz ±10％ 约200 W

机头旋转

选装夹具非标配

外包装

纸箱

纸箱尺寸

700（长）*470（宽）*370（高）(单位：mm)

气源压力

>=0.6 Mpa（实际使用0.2 ~ 0.6 Mpa）

总 重

45 KG

净 重

35 KG

工作温度

5~45度

价 格

GDS-13气动打标机 主要部件配置表

序号

子系统名称

规格型号

产地/品牌

数量

1

XY驱动器

350

雷赛

2

2

控制单片机

GDS-13

菲克苏自产

1

3

电磁阀

高频系列

美国MAC

1

4

XY步进电机

DM60

中德合资百格拉

2

5

滤水调压阀

亚德客

0.1-1MPa

1

6

同步带

EWB30

宁波伏龙

2

7

硬质合金针头

2 ~ 4 mm

卢森堡CERAMETAL

2

8

直线导轨

150*90 mm

台湾MPI加强型

2
