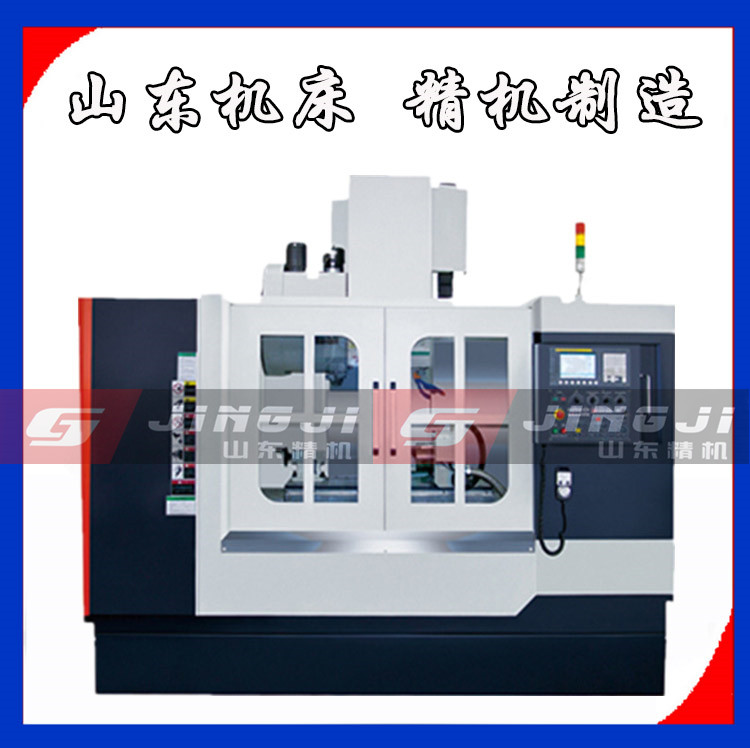

产品标准配置：
|
1 |
KND2000系统 |
11 |
8000rpm主轴 |
|
2 |
16把斗笠刀库 |
12 |
中央集中自动进给润滑系统 |
|
3 |
三轴润滑油独立收集装置 |
13 |
全防护（不含顶面） |
|
4 |
机床照明工作灯 |
14 |
三色警示灯 |
|
5 |
主轴锥孔清洁空气 |
15 |
分离式手轮 |
|
6 |
清洁气枪 |
16 |
RS232接口 |
|
7 |
切屑液系统 |
17 |
蓄屑槽 |
|
8 |
8.4”显示器 |
18 |
主轴锥孔：BT40 7/24 |
|
9 |
伺服变压器 |
19 |
电器柜冷热交换器 |
|
10 |
地基垫铁及调整螺栓 |
20 |
随机技术文件 |
选择配置：
|
1 |
FANUC系统、三菱系统 、台湾新代系统，广数系统 |
|
2 |
24把圆盘刀库 |
|
3 |
链式排屑器 |
|
4 |
主轴10000转 |
|
5 |
主轴12000转 |
|
6 |
油冷机 |
|
7 |
第四轴 |
|
8 |
第五轴 |
产品主要技术参数:
|
技术参数 |
unit |
VMC550 |
VMC650 |
VMC850 |
VMC1060 |
|
工作台尺寸 |
mm |
700X350 |
900x400 |
1050*500 |
1300*600 |
|
工作台最大载重 |
kg |
300 |
450 |
600 |
800 |
|
XYZ轴坐标行程 |
mm |
550X350X500 |
650x400x500 |
800*500*550 |
1000*600*600 |
|
主轴中心线到立柱正面导轨距离 |
mm |
419 |
476 |
550 |
600 |
|
主轴端面至工作台上平面距离 |
mm |
100-600 |
100-600 |
105-655 |
180-780 |
|
XYZ最大进给速度 |
mm/min |
10000 |
10000 |
10000 |
10000 |
|
XYZ最大快速移动 |
m/min |
20/20/15 |
24/24/20 |
20/20/15 |
20/20/15 |
|
主轴最大转速 |
r/min |
8000 |
8000 |
8000 |
8000 |
|
主轴锥孔 |
|
BT40 |
BT40 |
BT40 |
BT40 |
|
主轴电机 |
kw |
3.7/5.5 |
5.5/7.5 |
7.5/11 |
11/15 |
|
XYZ轴伺服电机 |
kw |
1.0/1.0/1.5 |
1.0/1.0/1.5 |
2.0/2.0/2.0 |
2.5/2.5/2.5 |
|
XYZ电机连接方式 |
|
direct |
direct |
direct |
direct |
|
XYZ导轨形式 |
|
Linear guide rail |
2 axis linear guide rail ,1 axis hard rail |
Hard rail |
Hard rail |
|
工作台T型槽 |
|
3-18-105 |
3-18-125 |
5-18-90 |
5-18-120 |
|
重复定位精度 |
mm |
±0.004 |
±0.004 |
±0.004 |
±0.004 |
|
刀库形式 |
|
Armless/arm 斗笠式/圆盘式 |
Armless/arm 斗笠式/圆盘式 |
Armless/arm 斗笠式/圆盘式 |
Armless/arm 斗笠式/圆盘式 |
|
刀库容量 |
|
Armless:12/arm:16 |
Armless:16/arm:16 |
Armless:16/arm:24 |
Armless:16/arm:24 |
|
最大刀具重量 |
kg |
7 |
7 |
8 |
8 |
|
最大刀具长度 |
mm |
250/350 |
250/350 |
250/350 |
250/350 |
|
电气总容量 |
KVA |
8 |
10 |
11 |
16 |
|
机床尺寸（长*宽*高） |
mm |
2380X1950X2300 |
2300x2200x2400 |
2880x2450x2700 |
3340*2800*2700 |
|
机床重量（约） |
kg |
3200 |
4500 |
6000 |
7000 |
主要外购件明细:
|
品 名 |
产地 |
|
主轴组 |
罗翌、德国德意士、臻尚、普森、台大 |
|
台湾产增压缸 |
尚品、北矩、豪澄、和亚、臻赏 |
|
丝杠轴承 |
日本NSK |
|
进口联轴器 |
（R+W） |
|
刀 库 |
台湾 |
|
冷却泵 |
台湾WALRUS |
|
润滑泵 |
日华、贝奇尔 |
|
滚珠丝杠，线轨 |
台湾银泰、台湾上银 |
|
不锈钢导轨防护 |
台湾引兴 |
|
总电源开关 |
施奈德 |
|
接触器 |
施奈德 |
标准附件:
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
弹簧夹头刀柄 |
件 |
1 |
|
|
2 |
卡簧 |
套 |
1 |
|
|
3 |
拉钉 |
件 |
1 |
|
|
4 |
内六角扳手 |
套 |
1 |
|
|
5 |
一字螺钉旋具 |
件 |
1 |
|
|
6 |
十字螺钉旋具 |
件 |
1 |
|
|
|
|
|
|
|
|
技术文件 |
||||
|
序号 |
名称
|
单位 |
数量 |
备注 |
|
1 |
机械说明书 |
份 |
1 |
|
|
2 |
合格证明书 |
份 |
1 |
|
|
3 |
装箱单 |
份 |
1 |
|
|
4 |
电气说明书 |
份 |
1 |
|
|
5 |
操作说明书 |
份 |
1 |
|
|
6 |
参数说明书 |
份 |
1 |
|
|
7 |
维修说明书 |
份 |
1 |
|
