多级泵进出口分别在进水段和出水段上,均垂直向上,其扬程可根据使用需要而增减水泵级数.水泵装配良好与否,对性能影响很大,尤其是各个叶轮的出口与导翼进口之相对位置,每吸叶轮的吐出口中心必须对准导翼的中心,其中稍有念头即将使用水泵的流量减少,扬程降低,效率差,帮在检修后装配时务必注意,若有偏差必须调整。
叶轮为铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必须存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
多级泵结构型式:泵的吸入口、吐出口均垂直向上,转子轴向力由平衡盘来平衡。轴封可为填料密封,也可为机械密封。
旋转方向:从电机端看,泵为顺时针方向旋转。
D型多级泵型号意义:DG25-50×3DG多级锅炉给水泵 25-流量(m3/h) 50-泵单级扬程(m)3-泵的级数

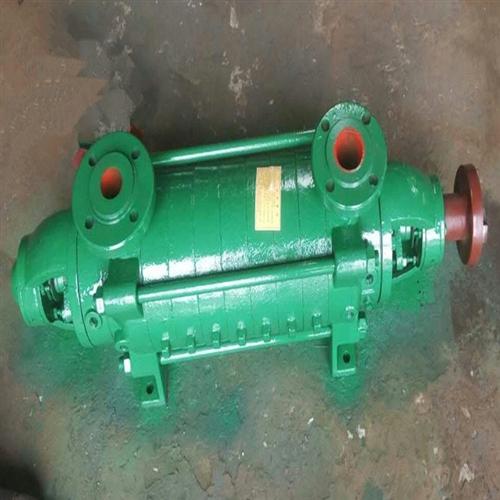

DG型卧式多级锅炉给水泵采用了国家推荐使用的高效节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。卧式多级锅炉给水泵,适用于中、低压锅炉给水、工厂、城市高扬程输水。供输送清水或物理、化学性质类似于清水的液体,此两种泵输送介质温度为-20℃~105℃
