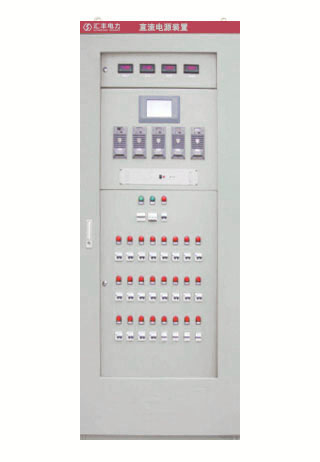

产品概述
HPGZDW-Ⅲ微机控制高频整流模块直流电源装置广泛适用于各类电厂、变电站、冶金、石油、化工等工矿企业变电所（站）及宾馆商厦的变配电室。带直流
操作机构，继电保护、信号、自动控制、事故照明以及应急事故照明以及应急事故符合电源之用，特别适用于无人值守变电所运行的需要。
产品特点
◆ 直流电源充电装置柜有多个高频开关整流模块并联组成，N＋1热备份分设置，硬件主动均流运行，比常规的相控型电源系统工具具有更高的运行可靠性
◆ 电池柜选用国产或进口优质阀控式铅酸蓄电池，具有放电率高，不需维护，防爆安全，寿命长等特点，满足无人值守的需要
◆ 配电开关采用进口或国产直流专用塑壳断路器，具有分段能力高，可密集安装，标识醒目，操作方便等特点
◆ 控制母线电压自动调节保证控制母线供电稳定，实现系统供电不间断
◆ 智能系统监控，可实现的检测直流系统中各设备的运行工况，控制整流器输出电压和电流，装置具有串行通讯接口，可远距离实现“四遥”功能
◆ 柜体采用组合框架及焊接加强结构，整体性能好，有足够的机械强度和刚度
工作原理
三相交流电向各高频整流模块供电，电频整流模块输出分两部分，一部分整流模块输出直流控制负荷使用，另一部分整流模块输出供动力负荷蓄电池充电，同时动力 母线降压单元为控制母线提供备份，确保直流负荷不间断供电。正常运行时，整流模块向蓄电池充电，同时向动力负荷和控制负荷电，当市电中断时，有蓄电池向动 力负荷控制负荷供电，市电恢复后，系统自动恢复正常运行，高频整流模块本身具有内置监控电路，可对自身状态进行监控和报警并与其他并联模块进行通讯，保证 输出。监控器一方面接受高频整流模块及系统有关信息（电压，电流等），并进行相应的控制，另一方面可通过多种通信方式将直流电源系统信息送到上位计算机， 以实现集中监控。
高频开关整流模块足系统的核心组件，模块采用三相三线制380VAC平衡输入，无中线电流损耗，早在交流输入端，采用先进技术的尖峰抑制器件及滤波电路， 由全桥整流电路，将三相交流电整流为直流，再由DC/DC高频变换电路，把所得的直流电逆变成稳定可控制的直流输出，脉宽调制电路及软件开关谐振回路，根 据电网和负载的变化，自动调节高频开关的脉冲宽和移相角，使输出电压电流在任何准许的情况下都能保持稳定，高频开关整流模块即可单机白控工作完成各种基本 功能，又可并联组合工作，在中央制器控制状态下完成机架组合输出及与用户实现“遥测、遥信、遥调、遥控。”功能，实现集中监控，确保运行的双保险，由于模 块本身具备各种保护功能，亦保证了单模块独立安全运行的可靠性。
主要技术参数
输入电压：AC380v±20%，频率50Hz±2%
纹波系数：＜0.1%
输入电压：DC190-315V
并极不均流速：＜±3%
单模块额定输入电压：240v/5A 240v/10A 240v/20A
功率因数：≥0.9
稳压精度：＜±0.1%
效率：≥90%
稳流精度：＜±0.5%
噪声：小于50dB
使用条件
海拔高度不超过2000米
防护等级IP20
使用环境温度：5℃~40℃、24小时平均温度不高于35摄氏度
相对湿度：不超过90％（环境温度25℃）
运行地点无导线或爆炸尘埃，没有腐蚀金属和破坏绝缘等级的气体
安装地点无剧烈震动和冲击，垂直倾斜不超过5%
户内安装，通风好
