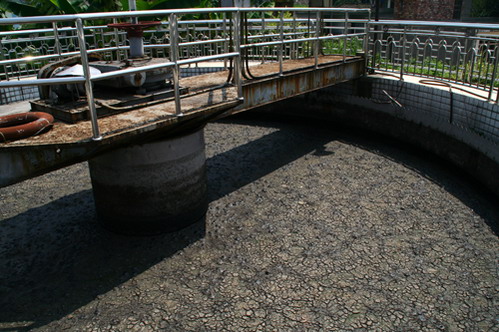

中心传动刮泥机工作原理
中心传动刮泥机原水经中心配水筒布水后呈辐射流向池子周边溢水槽，随着流速的降低，水体中的悬浮物被分离而沉降于池底，上清液通过溢流堰板由出水槽排出池外。通过减速驱动和悬挂式组件的传动，由刮板将污泥刮集到中心集泥槽，依靠静水压力或泵排出池外。采用中间进水和排泥，周边排水，保证水流均匀。利用液位差自吸式排泥，有浮渣刮集排除装置和过载保护装置；
性能特点：
1、沉淀池的周边进、出水槽采用边断面设计，保证了沉淀池周边均匀配水和出流。
2、驱动装置采用斜齿轮减速机与蜗轮减速机相组合，保证输出扭矩及转速，传动效果高；减速机内设有过力扭矩保护装置，运转安全可靠；
3、当Φ≤40m时，采用单侧吸管，Φ>40m，则采用双侧吸管；
4、吸泥管以水平穿孔管方式排泥，对池内的异重流不产生无干扰，确保出水的稳定性。
5、在锥形吸泥管上的吸泥口经独特设计，采用变孔距，由里向外，由小变大，确保全池底面的均衡吸泥、提高吸泥浓度，节省污泥回流动力；
6、撇渣方式有两种：板式撇渣和管式撇渣；
7、设备操作简便，可直接就地/远程控制设备的运行。
产品结构：
行车式刮泥机主要由传动装置，从动轴装置、主动轴装置、调节装置装置、托架、电控箱等部件组成。
本型刮泥机电控分PLC控制和继电器控制两种，可供用户选择，并可实现慢速刮泥，快速返回的变速驱动，但需订货时注明。
（1）传动装置安装在行走轮支架处，由异步感应电机、摆线针轮减速机、齿轮以及机座等组成。该传动装置传递效率高，扭矩大，运行平稳，噪音低。在减速机出轴链轮中设置有安全剪切销，从而实现机械过载保护功能。电机减速装置具有足够的输出转矩，其额定转矩大于刮板刮泥转矩的1.25倍，并设置刮板与池底上下调节机构，以便控制其刮板与池底的距离，调节范围为0-50mm。
（2）传动装置安装后不做上下调整，主要靠齐传动齿轮进行传动，要求齿轮咬合间隙紧凑均匀无噪音现象。
（3）刮泥机与行走电机在运行中要求无互相妨碍现象，各自运行互不干涉。
（4）各润滑部位留有注油孔。
工作原理：
刮泥机与行走电机运行中各司其职，互不干涉，刮泥机底部配有水下行走轮结构，从而保证运行中的平稳，两个行走电机采用同步电机，从而保证了两边的行走一致平稳。
