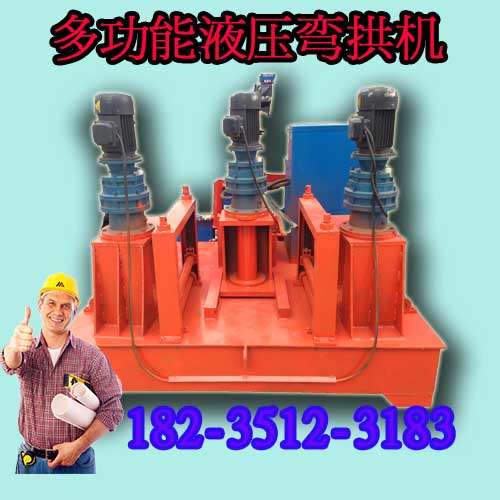

最新款工字钢冷弯机

    万泽锦达牌液压系统定位WGJ-250型工字钢弯拱机。采用液压系统，具有传动平稳，压力大等特点，主要应用于隧道，地铁，水电站，地下洞室等工字钢，槽钢弯曲。山西液压冷弯机、陕西液压弯拱机、内蒙古液压顶弯机、新疆工字钢弯曲机、贵州顶弯机、宁夏隧道地铁铁路工程用优质弯拱机、隧道地铁支护加固用工字钢弯拱机、安徽弯弧机、云南液压冷弯机、河南轨道钢工字钢H钢U型钢角钢方钢方管各种型钢弯曲机。弯拱机、冷弯机、弯曲机、折弯机、顶弯机、滚弯机、弯弧机。甘肃弯拱机，新疆弯拱机，工字钢弯拱机，冷弯机，wgj-250弯拱机，陕西弯拱机，宁夏弯拱机，槽钢弯拱机，C型钢弯拱机，U型弯拱机，河北弯拱机，北京弯拱机，隧道拱架弯拱机，·液压弯拱机，山西太原弯拱机等等；

WGJ冷弯机系列

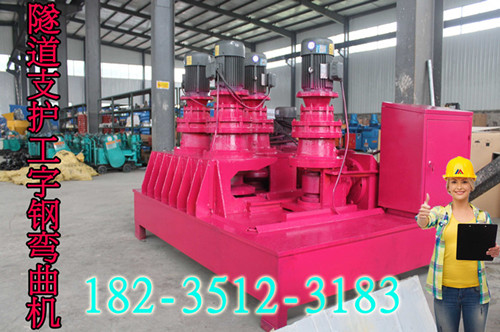

   WGJ-250工字钢弯曲机（冷弯拱机）是我厂研发的新型全自动弯曲型钢产品。采用液压系统，具有传动平稳，压力大等特点，主要应用于隧道，地铁，水电站，地下洞室等工字钢，槽钢弯曲。 WGJ系列冷弯机是我厂自主研制的一种多功能型钢冷弯设备，国内首创。主要用于C型钢、工字钢、角钢、槽钢、道轨、方钢、钢管等型钢的拱形卷圆、变径、定角弯曲。采用数显编码器编程，使液压操纵系统定位准确，所弯型钢一次自动成型，效率高、操作方便。并且加工精度大，主要应用于隧道，地铁，水电站，地下洞室等。具有传动平稳，压力大等特点，采用编码器定位系统，能准确定位。

   1.特色用途

WGJ250型液压冷弯机是万泽锦达机械研制的新式全自动工字钢曲折设备。选用液压体系，具有传动平稳，压力大等特色，能精确定位，大幅度进步地道工字钢加工精度。万泽锦达WGJ250型液压冷弯机广泛应用于我国公路地道、铁路地道、地铁地道、水利水电引水涵洞、天然气管道、通讯管道、地下通道等工程的工字钢、槽钢和型钢的曲折。

   2.布局组成

    众腾液压冷弯机共由两套主电机及减速器组，自动滚轮。被迫滚轮及油泵电机，齿轮泵，溢流阀，电磁转向阀作业没缸组成的液压作业站等部件组成。

   3.作业原理

将工字钢放在冷弯机上，与减速股动的滚轮触摸后，将压紧手柄进给锁紧，发动电机油泵组，由电动油泵输出的高压溢流阀（可调整一切压力），进入集成块到电缆阀，有电液阀和动点开关（点进，点退）操控油缸作业，作业油缸推动，将工字钢与三个支撑游轮压紧并为发作曲折变形是时开端核算，油缸推动的长度进程为10mm-15mm,开主电机股动工字钢作业，重复操作，到达所需停止。

   4.曲折体系

自动滚轮，被迫滚轮选用特别资料，经全体热处理，削减游轮磨损，对工件无划伤，使用寿命更长。

WGJ250型液压冷弯机的液压体系选用领先液压元件，及其共同的液压体系描绘，增加了顶出反弹设备，使得顶出能有力，延伸使用寿命，防止常常修理。

 5.技术参数

  项目 单位 参数

液压系统压力 Mpa 16.5-25

油缸推进速度 mm/s 1-13

最小弯曲半径 m 1.1

主动滚轮转速 r/min 9

总功率 Kw 11.2

整机重量 Kg 2350

外形尺寸 M 2.4*1.5*1.4

WGJ--250 是本公司最新研制的全自动工字钢弯曲机，该机器力量大，结构强，维修方便，采用全拆装组合。凡本公司的产品一律实行三包：电动机包用一年，减速器包用一年，机器常年维付。保修期以外，厂方只收成本费.

机器  型号：WGJ--250型全自动工字钢冷弯机

电机功率：8.4KW

工字钢弯曲范围：14#-32#

外型尺寸：2.4×1.6×1.4M

   本弯曲机最小弯曲直径4米，能一次成型。第一根工字钢加工出来到位割掉，第二根用电焊焊牢固大约过1小时左右冷却后再弯曲加工，以免电焊接头段裂，接下去第三根、第四根......都不要动千斤顶，以此循环，直到工作完成。

WGJ-250全自动电液控制型冷弯机（冷弯拱机）是我公司自主研发的新型全自动型钢弯拱机产品。采用液压系统，具有传动平稳，压力大等特点，主要应用于隧道，地铁，水电站，地下洞室等工字钢，槽钢角钢U型钢等型材的弯曲。

    WGJ-250全自动电液控制型冷弯机是隧道支护钢拱架加工制作的新型设备。它由底座、机械传动、冷弯系统、液压系统、电器控制系统和辅助系统等六大部分组成。工作时，将所需冷弯加工的型钢由辅助系统的门式托架推放在两主动滚轮之间，启动液压系统使液压缸推动燕尾槽和冷弯滚轮冷压型钢，待达到设计所需弧度时关闭液压系统，启动机械传动系统， 使主动滚轮转动并依靠摩擦力带动型钢平稳缓慢前行，从而实现连续冷弯作业。在冷弯结束时，关闭机械传动系统 ， 同时启动液压系统 ， 使液压缸收回。将冷弯型钢放置在辅助系统 的门式托架上即可。这种冷弯作业， 保证了材质的强度， 提高了支护钢拱架的质量，极大地提高了工效，操作简单、明了。冷弯机与压床相比，具有良好的工作性能。

    WGJ-250全自动电液控制型冷弯机主要参数:

可弯曲：10#-25#工字钢

外型尺寸：（长×宽×高）2.5m×2.0m×1.3m

总功率：10Kw  电压：380V

液压系统压力：20Mpa

油缸推进速度：1-13mm/s

主驱动轮转速：7r/min

一、冷弯机使用范围

1、工程范围：隧道掘进支护、拱桥骨架搭建施工、高速公路弯道围栏、矿井巷道支护、粮仓架棚施工、厂房骨架搭建、涵洞支护、斜井支护、水利水电工程施工以及其他一些钢梁拱架施工中。

2、钢材范围：工字钢、槽钢、U型钢、H钢、角钢、C型钢、轨道钢以及一些非标异形钢。

3、弯曲半径范围：最小可达1.2米

4、弯曲弧长范围：最小可弯曲3米长度的钢材。

二、冷弯机加工精度

1、拱梁对接误差范围。

   万泽锦达冷弯机从生产到出厂试机严格把关，使得每一台冷弯机生产加工的拱梁对接误差范围在±0.76mm，这样更有利于施工，更有利于梁体支撑强度。

2、钢材弧度精度。

   影响钢材成品的好坏，主要因素为液压油顶力度是否稳定，钢板以及压紧轮是否水平。我厂生产的冷弯机增加液压回馈稳压装置，只需设定好顶轮位置即可。当油压降低，如果没有稳压，顶轮会在钢材产生的压力作用下后退，从而造成弧度不一致。我厂冷弯机可以通过稳压调节达到压力恒定，弯曲的钢材没根都一样。

3、钢材无翘曲无褶皱

   主要考察钢板底座、压紧轮是能否保持在同一水平位置。我厂冷弯机出厂必须通过水平校验，水平误差不超过0.12。钢板一律采用船舶钢板Q042高强度钢，厚度16mm。真正的做到减重增强。

三、冷弯机耗功与机械效率

总功率根据加工钢材不同，有10-16kw。紧凑的传动机制使得机械效率能够高达到85%。

四、冷弯机使用寿命

我厂生产的冷弯机一律质保一年，若使用维护得当，使用年限不低于3年。

    冷弯机规格参数

型号规格 万泽锦达冷弯机

额定液压油顶压力 25MPa

最小弯曲半径 1.2m

最小弯曲弧长 3m

总功率 12kw

钢板材质 高强度Q042钢（船舶钢）

底板厚度 16mm

型材加工速度 9m/min

弯曲后的工字钢广泛应用于煤矿、公路地道、铁路地道、地铁地道、水利水电。

 WGJ系列冷弯机是我厂自主研制的一种多功能型钢冷弯设备，国内首创。工字钢冷弯机设备由主电机、减速器、滚轮、油泵电机、齿轮油泵、溢流阀、电磁换向阀、作业油缸、顶轮及油箱等部件组成。构成简单，使用方便。售后问题很少，是我公司一款成熟技术产品。 主要用于C型钢、工字钢、H型钢、角钢、槽钢、道轨、方钢、钢管等型钢的拱形卷圆、变径、定角弯曲。采用数显编码器编程，使液压操纵系统定位准确，所弯型钢一次自动成型，效率高、操作方便。

· 工作原理：把工字钢放在冷弯机上，与减速器带动的滚轮接触后，将压紧手柄进给锁紧，启动电机油泵组，由电动油泵输出的高压油经溢流阀（可调整所需压力），进入聚成块到电液阀，有电液阀和点动开关（点进、点退）控制。

WGJ-250工字钢弯拱机操作使用说明：

1. 工作时，将所需冷弯加工的型钢由辅助系统的门式托架推放在两主动滚轮之间，启动液压系统使液压缸推动燕尾槽和冷弯滚轮冷压型钢，待达到设计所需弧度时关闭液压系统，启动机械传动系统，使主动滚轮转动并依靠摩擦力带动型钢平稳缓慢前行，从而实现连续冷弯作业。

2. 在冷弯结束时，关闭机械传动系统 ， 同时启动液压系统 ， 使液压缸收回。将冷弯型钢放置在辅助系统的门式托架上即可。

3. 这种冷弯作业， 保证了材质的强度， 提高了支护钢拱架的质量，极大地提高了工效，操作简单、明了。冷弯机与压床相比，具有良好的工作性能。

WGJ-250型材冷弯卷圆机,可将各种型号的型材如：槽钢、工字钢、H型钢、扁钢、钢管等弯曲成圆形、弧形、法兰、螺旋形等工件。该设备结构合理、操作方便、承载能力强、卷园速度快，具有体积小、能耗低、效率高、无噪音、寿命长、一机多用等众多优点。其代替了原有的钢板下料、对接、校正、车床加工等复杂工艺，并节省了氧气、乙炔、劳动力、原材料，是卷制圆环和法兰的一种高质量、高效益的卷圆设备。该设备可广泛用于风机、石化、造船、桥梁模板、网架、钢结构建筑、大型管道、水工仪表等行业。也适合用于对外加工，利润丰厚.

    1.结构

该设备由主电机、减速器、滚轮、油泵电机、齿轮油泵、溢流阀、电磁换向阀、工作油缸、顶轮及油箱等部件组成，参见电器原理图、液压原理图。

2.试机

为保证工作顺利，在开始工作前二定要把机器调试好。

检查电源是否正常。

检查电机油泵组是否正转。

将压力表开关打开，溢流阀调压手轮松开。

点动电机，检查旋转方向是否正确。

检查电液阀和点动开关是否正常。

一切准备工作无误后，启动电机，将油压调至10Mpa，试运行三分钟左右，如果运转正常，准备正式工作。

3.使用须知

设备安装在坚硬的基础面上，找正，以进给导轨面处于水平位置为准。

工字钢必须在水平的工作台上（带有滚动的工作台）工作。

使用前必须加油（减速器加30#机油，油箱加46#液压油），以后定期更换新油。

4.注意事项

安全方面：双重自动关机系统，到达指定尺寸自动关机，红外线刹车系统，无料时自动关机。

主要技术参数：

型材规格 14-32工字钢

最小弯曲半径 ≥2m

油缸推拉速度 8-15mm/sec

主动轮转速 7-10r/min

 液压系统动力 25mpa

总功率 11.9kw

整机质量 2380kg
