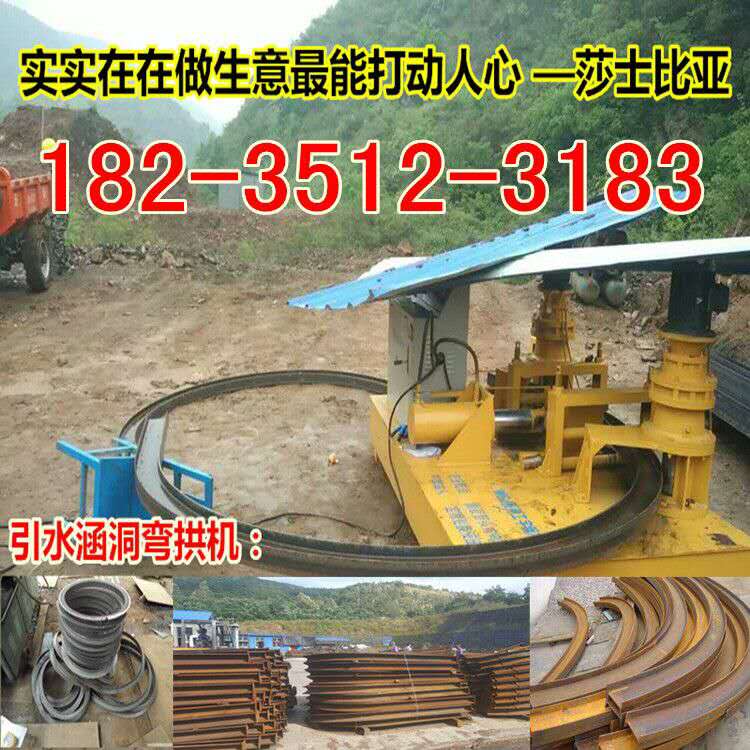

弯曲后的工字钢广泛应用于煤矿、公路地道、铁路地道、地铁地道、水利水电。

      WGJ系列冷弯机是我厂自主研制的一种多功能型钢冷弯设备，国内首创。工字钢冷弯机设备由主电机、减速器、滚轮、油泵电机、齿轮油泵、溢流阀、电磁换向阀、作业油缸、顶轮及油箱等部件组成。构成简单，使用方便。售后问题很少，是我公司一款成熟技术产品。 主要用于C型钢、工字钢、H型钢、角钢、槽钢、道轨、方钢、钢管等型钢的拱形卷圆、变径、定角弯曲。采用数显编码器编程，使液压操纵系统定位准确，所弯型钢一次自动成型，效率高、操作方便。

· 工作原理：把工字钢放在冷弯机上，与减速器带动的滚轮接触后，将压紧手柄进给锁紧，启动电机油泵组，由电动油泵输出的高压油经溢流阀（可调整所需压力），进入聚成块到电液阀，有电液阀和点动开关（点进、点退）控制。

WGJ-250工字钢弯拱机操作使用说明：

1. 工作时，将所需冷弯加工的型钢由辅助系统的门式托架推放在两主动滚轮之间，启动液压系统使液压缸推动燕尾槽和冷弯滚轮冷压型钢，待达到设计所需弧度时关闭液压系统，启动机械传动系统，使主动滚轮转动并依靠摩擦力带动型钢平稳缓慢前行，从而实现连续冷弯作业。

2. 在冷弯结束时，关闭机械传动系统 ， 同时启动液压系统 ， 使液压缸收回。将冷弯型钢放置在辅助系统的门式托架上即可。

3. 这种冷弯作业， 保证了材质的强度， 提高了支护钢拱架的质量，极大地提高了工效，操作简单、明了。冷弯机与压床相比，具有良好的工作性能。

WGJ-250型材冷弯卷圆机,可将各种型号的型材如：槽钢、工字钢、H型钢、扁钢、钢管等弯曲成圆形、弧形、法兰、螺旋形等工件。该设备结构合理、操作方便、承载能力强、卷园速度快，具有体积小、能耗低、效率高、无噪音、寿命长、一机多用等众多优点。其代替了原有的钢板下料、对接、校正、车床加工等复杂工艺，并节省了氧气、乙炔、劳动力、原材料，是卷制圆环和法兰的一种高质量、高效益的卷圆设备。该设备可广泛用于风机、石化、造船、桥梁模板、网架、钢结构建筑、大型管道、水工仪表等行业。也适合用于对外加工，利润丰厚.

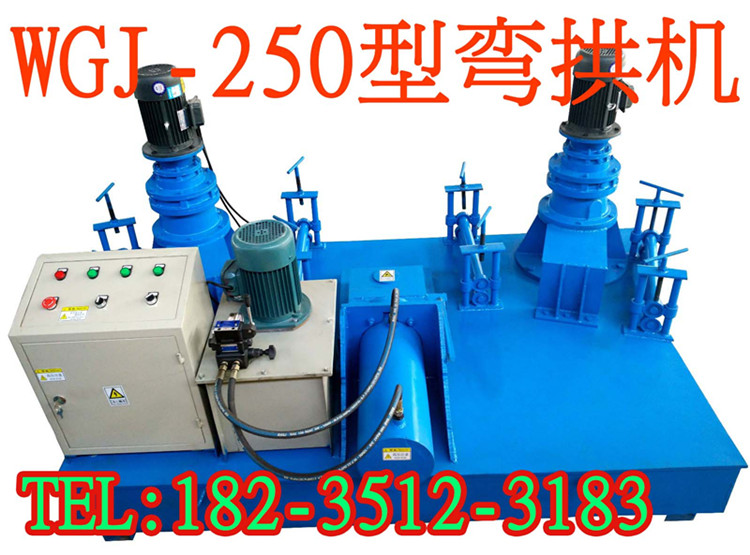

WGJ-250型工字钢弯曲机工字钢弯拱机

WGJ-250型工字钢弯曲机工字钢弯拱机

 1.结构

该设备由主电机、减速器、滚轮、油泵电机、齿轮油泵、溢流阀、电磁换向阀、工作油缸、顶轮及油箱等部件组成，参见电器原理图、液压原理图。

   2.试机

为保证工作顺利，在开始工作前二定要把机器调试好。

检查电源是否正常。

检查电机油泵组是否正转。

将压力表开关打开，溢流阀调压手轮松开。

点动电机，检查旋转方向是否正确。

检查电液阀和点动开关是否正常。

一切准备工作无误后，启动电机，将油压调至10Mpa，试运行三分钟左右，如果运转正常，准备正式工作。

3.使用须知

设备安装在坚硬的基础面上，找正，以进给导轨面处于水平位置为准。

工字钢必须在水平的工作台上（带有滚动的工作台）工作。

使用前必须加油（减速器加30#机油，油箱加46#液压油），以后定期更换新油。

4.注意事项

安全方面：双重自动关机系统，到达指定尺寸自动关机，红外线刹车系统，无料时自动关机。

主要技术参数：

型材规格 14-32工字钢

最小弯曲半径 ≥2m

油缸推拉速度 8-15mm/sec

主动轮转速 7-10r/min

 液压系统动力 25mpa

总功率 11.9kw

整机质量 2380kg

WGJ-250型工字钢弯曲机工字钢弯拱机
