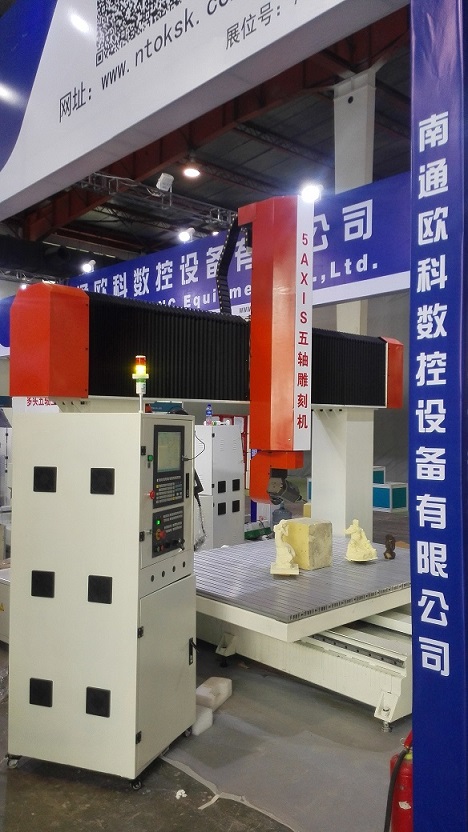

一、 设备特点介绍
1、采用平台移动式龙门框架，工作台移动，承载相对较轻的工件，机床运行非常平稳高速快，适合高精度五轴加工。
2、Z轴运用采用四直线导轨四向分布，确保主轴最低点加工时承载无忧。
3、高速性：X、Y、Z轴的快速位移速度可达到20m/min，A、C轴可达15r/min。
6、通过五轴联动实现对空间任意方向孔、面及复杂型面进行加工。
7、采用进口11KW水冷主轴高转速，适合高速切削。
二、 主要技术参数
1、 工作台面尺寸：1500*2000*600mm
2、 X轴行程：1500mm（有效加工尺寸1500mm）
3、 Y轴行程：2000mm（有效加工尺寸2000mm）
4、 Z轴行程：700mm（有效加工尺寸600mm）
5、 主轴转速：100-24000RPM
6、 空行进给速度：X轴1-20000mm/min、Y轴1-20000mm/min、Z轴1-15000 mm/min
7、 雕刻速度15m/min
8、 AC轴采用自主研发五轴摆头，采用进口专用五轴主轴，A轴加工范围0-210度C轴加工范围：0-360度，A、C采用安川伺服电机驱动
9、 文件格式：G代码
10、 床身：国标A3方管床身，壁厚10mm
11、 工作台面结构：国标级高强度T型槽铝型材台面
12、 驱动系统：日本安川伺服电机，X、Y、Z轴伺服功率3.0KW
13、 减速机：高精度谐波减速机
14、 主轴及摆头：自主研发五轴摆头，进口五轴11KW主轴
15、 变频器：台湾光宝变频器
16、 控制系统：科雕定制版五轴系统
17、 滚珠丝杠：台湾进口精密丝杆，Z轴滚珠丝杆结构32导5
18、 直线导轨：台湾进口直线导轨Y轴45mm、XZ30mm
19、 电线电缆及开关元件：国标（CE标准生产）
20、 电器柜：强制风冷
21、 气动换刀：主轴上安装气动开关，手动换刀
22、 XY轴有防尘罩和机械硬防尘
23、 润滑系统：自动润滑加油泵
24、 工作电压：AC380V/50HZ
