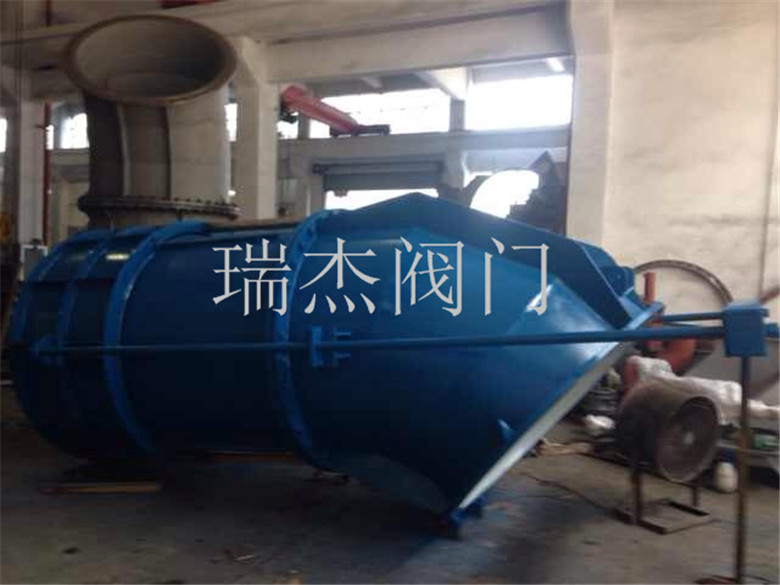

一、电动锥形阀用途及结构
ZFL型锥形阀由埋设管、阀体、套筒、电动装置、丝杆、连杆等几个部份组成，其结构为外套筒形式，即阀体固定。它是采用丝杆螺母伸缩动作，带动外套筒上下动作，达到阀门的启闭目的。它广泛应用于水利、水电、水库等工程上。
二、电动锥形阀产品特点
1、水力条件好，具有较高的流量系数u=0.73~0.83。
2、结构简单，重量轻；布置紧凑，操作灵活，维护方便、运行可靠、启闭力小。
3、泄流时喷出水舌为喇叭状，空中扩散掺气、消能效果好，一般都不用做消能措施，如设置为淹没式出流，侧水下的消能也很简单。
三、使用与维护
锥形阀的布置与周围建筑物有密切关系，如布置不当时，因射流引起对建筑物的冲刷或形成的雾气对电站的运行带来麻烦，以及放水时引起的显著震动，因此布置形式必须慎重考虑。
锥形阀经一段时间运转后，应对锥形阀进行定期清扫、去锈、油漆，应对锥形阀的油缸、液压站进行定期检查和油加，定期检查和更换密封圈及止水橡胶，保证阀门处于正常运转。
四、主要性能规范
|
公称压力 |
壳体试验 |
密封试验 |
工作温度 |
使用介质 |
|
1.6 |
2.4 |
1.8 |
≤120℃ |
水 |
五、主要零部件材质
|
阀体 |
套筒 |
阀杆 |
密封面 |
|
碳钢 |
碳钢 |
不锈钢 |
橡胶 |
六、 使用说明
1、用户在安装锥形阀前必须校对阀门型号、连接尺寸及注意介质流向，保证与阀门要求一致性。
2、用户在安装锥形阀时，必须预留锥形阀驱动的必要空间。
3、驱动装置的接线须按线路图进行。（详见电动装置说明书）
4、锥形阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
七、锥形阀选购须知
1、用户选购时，必须注明锥形阀公称通径、压力及阀门连接所需标准，未注明时，以说明书尺寸给予制造。
2、所需锥形阀如有特殊要求，必须注明特殊尺寸、特殊材质等各项参数，未注明时，以企业规定材质给予制造。
3、锥形阀驱动装置无特别说明，以本厂规定给予配置。
4、用户提供锥形阀使用介质、温度、压力、现场环境等，本厂则以给予选型外型
售后服务
感谢您选购本公司产品，本产品严格按照ISO9001国家质量体系标准进行质量控制。阀门部件质保一年，一年内免费修理零部件。我们将积极的配合工作，免费指导安装、调试、技术培训。
【 备注 】我们为您提供优质的【锥形阀】产品和完善的售后服务，如需订购本产品，请提供口径、压力、材质等详细参数！本文中所有的文字、图片、数据仅供参考，若需要了解更多的性能参数、结构尺寸、价格等详情，请联系我们！
