一、自动反冲洗Y型刷式过滤器*304自动反冲洗Y型刷式过滤器结构和工作原理
FDS 型电动刷式过滤器由优质碳钢筒体、高强度不锈钢滤网、控制电机、毛刷、压差表及电动排污阀组成。水流经过滤器时，杂质被不锈钢滤网拦截聚集到 Y 型滤室，而干净水流直接经主管通过。本机采用智能压差控制、定时控制自动清洗滤网。当过滤器进出口压差达设定值或定时器达到设定时间时，电动控制箱发出信号驱动电机转动，同时排污阀打开。吸咐在滤网上的杂质微粒被转动的清洗专用刷刷下，随水流从排污阀排出，当过滤器进出口压差恢复正常或定时器设定时间结束后，电机停止转动，电动排污阀关闭。整个过程中，物料不断流，实现了连续化、自动化生产。

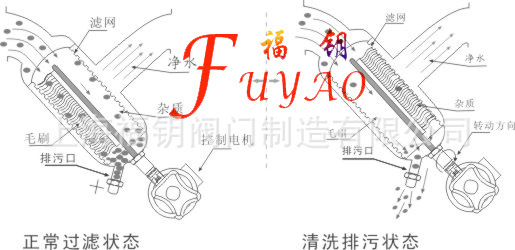

正常过滤及排污状态时的过滤器内部形态：

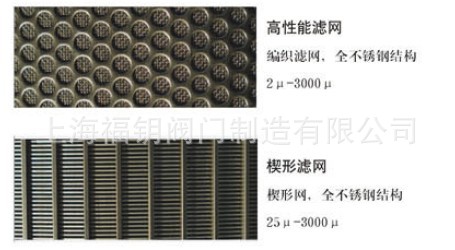

四、自动反冲洗Y型刷式过滤器*304自动反冲洗Y型刷式过滤器滤网过滤等级
| 微米 | 3500 | 2500 | 1500 | 800 | 500 | 300 | 200 | 130 | 100 |
| 毫米 | 3.5 | 2.5 | 1.5 | 0.8 | 0.5 | 0.3 | 0.2 | 0.13 | 0.1 |
| 目 | 4 | 6 | 10 | 20 | 30 | 50 | 75 | 120 | 155 |

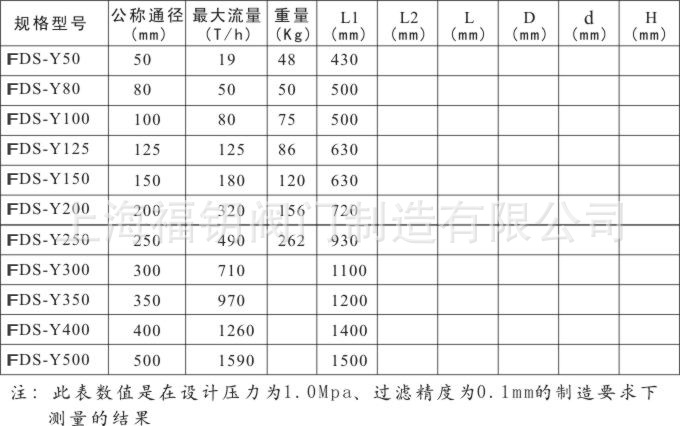

五、Y型电动刷式过滤器*FDS-Y电动Y型刷式过滤器安装参数
六、Y型电动刷式过滤器安装方法
◎ DDS-Y刷式过滤器可水平或垂直安装，安装时应注意外壳上的箭头方向 必须与水流方向一致（参考第4页安装图）
◎ 当水平安装时，滤室应是处于过滤器主管下方的；当垂直安装时要求水流方向是自上而下的
◎ 为保证过滤器滤网安全，请在出水口端安装止回阀
◎ 建议取用旁流的安装方式，以保证设备检修时系统实现不停机运行

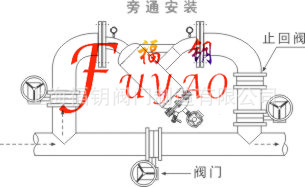

旁流安装方式参考图：
