一、设计特点
GDF系列衬氟塑料管道泵属单级单吸立式结构离心泵，进出口相同并在同一直线上。其过流部件全部为内衬氟塑料（F46）。该泵采用目前最为先进的外装式四氟波纹管机械密封，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到介质中的固体含量。
二、用途
GDF系列衬氟管道泵供输送或增压酸、碱、有机溶剂、强氧化剂等强腐蚀性介质之用。适用于工业生产排输液体、高层槽罐增压输送介质、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度-20℃至120℃。

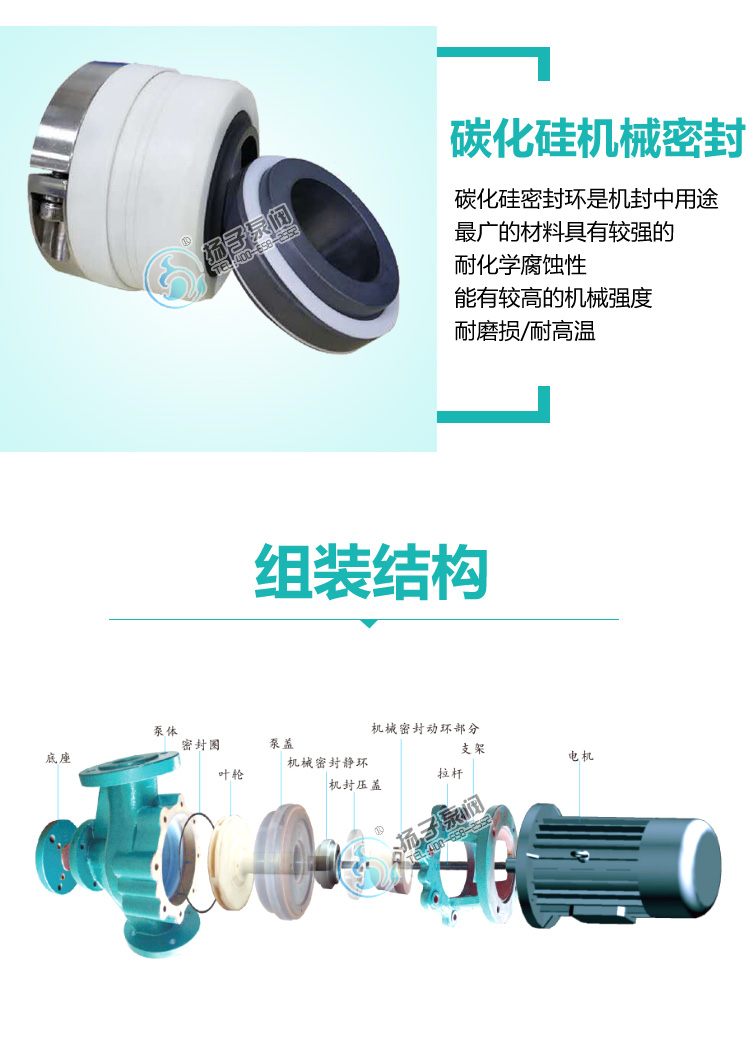

三、结构图解:
四、性能参数表：
序号
型号
流量
扬程
汽蚀余量
电机功率
效率
（m3/h）
(m)
(m)
（KW）
%
1
25GD-20F
1
20
3.0
2.2
20
2
32GD-20F
1.8
20
3.0
2.2
45
3
32GD-20F
3.6
20
3.0
2.2
43
4
32GD-32F
3.6
3.2
3.0
3
40
5
40GD-20F
6.3
20
3.0
3
43
6
40GD-32F
6.3
32
3.5
3
41
7
50GD-20F
12.5
20
3.5
3
51
8
50GD-32F
12.5
32
3.5
4
49
9
65GD-20F
25
20
3.5
4
62
10
65GD-32F
25
32
4
5.5
57
11
80GD-20F
50
20
4
5.5
64
12
80GD-32F
50
32
4
7.5
63
备注：F为基本型。FL为长支架型。FA为长支架改进型。FD为同型号短支架型。
