SGB620/40T型刮板输送机，主要用于煤矿井下缓倾斜薄煤层及中原煤层采煤工作面输送煤炭。本产品具有运输力强、传动平稳、结构简单、装拆方便、易于维护、安全可靠等特点，其型式、尺寸和主要技术性能符合MT/T105-93《矿用刮板输送机型式与参数》的规定。

电机型号：YBS-40
功率：40kw
转速：1470r/min
电压：380/660

主要部分结构、性能说明
1、总体结构：本产品主要由传动部、推移梁、过渡槽、中部槽、刮板链、机尾、左右挡板等部件组成。
2、主要部件结构及工作原理
传动部：传动部主要由电动机、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成，联结罩将电动机、减速器连成一个整体，动力通过减速器传递至链轮，链轮带动刮板构成封闭式无极传动链，从而起到运输煤炭的作用。
3、减速器：减速器为三级圆锥圆柱齿轮传动，传动功率40kw，传动比24.564。为保证轴承正常运转，应对轴承的轴向游隙进行适当调整：第一轴为0.04--0.1；第二轴为0.08—0.15；第三轴为0.07—0.15；第四轴为0.2—0.4，圆弧伞齿轮的轴向位置也应适当调整，以保证合理的啮合侧隙和接触斑点，其啮合侧隙不小于0.17mm，接触斑点沿齿长和齿高方向不少于50%。第一轴轴向游隙可通过调整螺母进行调整，第二、三、四轴轴向游隙用调整垫进行调整。
4、链轮：链轮半滚筒组成一体，为刮板链传递动力。
5、机头架：机头架由侧板、底板等零件组焊而成，其侧面分别用以固定减速器和盲轴总成，尾端与过渡槽连接。
6、盲轴：盲轴由轴承座、盲轴等零件组成，其主要作用是支撑链轮。

7、紧链器：紧链器由偏心轮、外壳、闸带、制动轮等零件组成，通过闸带抱紧制动轮实现制动，并与紧链挂钩配合使用，起到张紧刮板链的作用。

8、过渡槽：过渡槽由槽帮钢和中板组焊而成，是机头架和中部槽的过渡连接装置。
9、中部槽：中部槽是刮板输送机的重要组成部分，由槽帮钢、中板、连接销组焊而成，中部槽与中部槽之间通过连接销实现纵向连接。

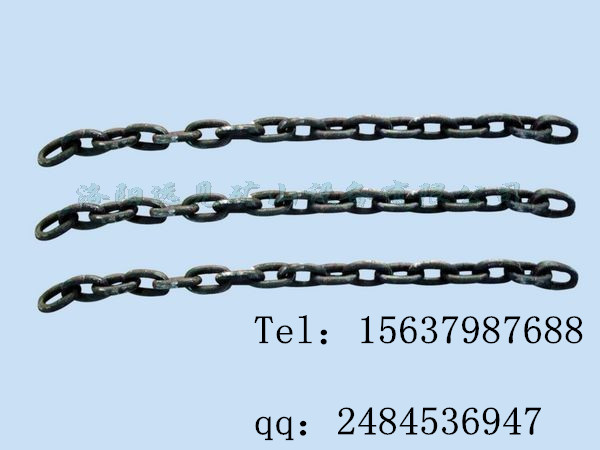

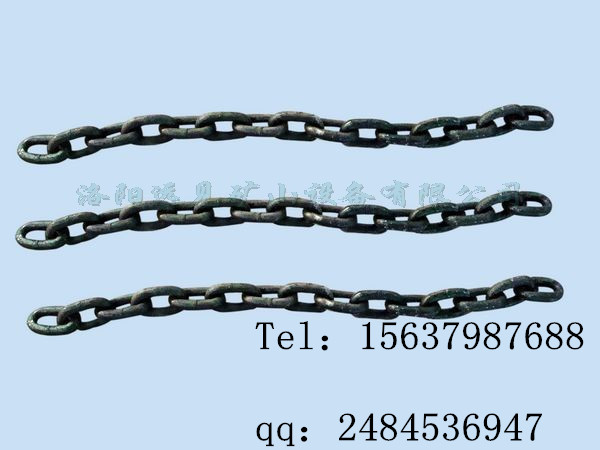

10、刮板链：刮板链由圆环链、刮板、连接环、螺栓组装而成，刮板材料为轧制型钢，带有斜面的一侧与中部槽中板接触，起到刮煤作用，连接环凸起部分起导向作用。
11、机尾：机尾由机尾架和机尾轴组装而成，是刮板链回转的导向机构。亦可采用双驱动方式即机头、机尾均为传动部，可使整机铺设长度增到160m。
注：采用双驱动方式时只能共用一套电控装置，先将首尾传动部调至转向一致后方可开机，否则，将造成拉断刮板链或损坏传动部等事故发生。
12、左右挡板：刮板输送机出厂时一般不配置左右挡板，若用户需要可特殊定货。
洛阳远见矿山设备有限公司始建于1996年，厂区面积100余亩，员工300多名，其中工程技术人员20余人。是一家以生产、销售为一体的股份制矿山机械制造企业，本着雄厚的技术力量、先进的加工工艺、严格的管理制度，公司于2005年先后获得刮板输送机；皮带输送机，塑料涂覆布正压风筒等各项产品型号的矿用产品安全标志证书。
主要的产品有：适用于薄煤层的SGB620/40T、SGB420/30、SGD420/22、SGD320/17B型刮板输送机系列；以及适用于中、厚煤层的SGZ764/630、SGZ764/500、SGZ74/400、SGZ730/400、SGZ730/320、SGZ730/200、SGZ630/220、SGZ630/160、SGZ630/132、SGB630/150C型刮板输送机系列；固定、可伸缩带式输送机系列；风筒直径由300-1000mm的单、双抗正压聚力风筒、风叉、隔爆水袋等。
公司自成立以来，始终坚持“以人为本，服务社会”的经营理念，在不断改革创新的同时，以技术先进，质量过硬的产品开拓国内国际市场。公司通过“强强联合、优势互补、共同发展”的思路规划企业长远发展的宏伟蓝图。
公司的质量方针：“信誉为本，质量第一，为客户提供满意的产品和优质的服务。”公司愿为中国的煤矿实业竭诚奉献。
一流的产品，源于先进的设计理念。精良的生产装备、严格的检测手段、完善的质保体系、快捷的信息反馈以及优质的售后服务。为用户提供一流的产品是远见人持之以恒的追求！
我们愿在您的支持下，与您精诚合作，共同发展，开创未来！
