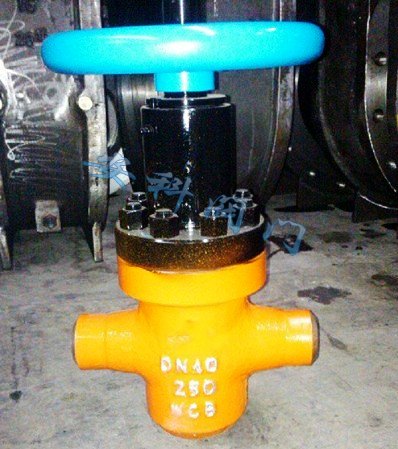

AK-对焊高压平板闸阀产品简介：
对焊高压平板闸阀采用新型平衡浮动式密封结构，适用于压力不大于40MPa，温度不高于120℃的油、天燃气等管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测度严格、操作轻便，具有较强防腐、耐磨、耐冲蚀性能，是石油工业界一种理想的新型装备。
AK-对焊高压平板闸阀结构特征与工作原理：
☆采用浮动阀座，双向启闭，密封可靠，启闭灵活。
★闸板下部开有导流孔，并给予精密导向，同时密封部均喷焊硬质合金，耐冲蚀。
○阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
●关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。
◇由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
◆开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。
AK-对焊高压平板闸阀性能规范：
|
压 力 等 级 |
16 |
20 |
25 |
32 |
35 |
40 |
|
工作压力（Mpa） |
≤16 |
≤20 |
≤25 |
≤32 |
≤35 |
≤40 |
|
强度试验（Mpa） |
24 |
30 |
37.5 |
48 |
52.5 |
60 |
|
密封试验（Mpa） |
17.6 |
22 |
27.5 |
35.2 |
38.5 |
44 |
|
介 质 |
水、油、天燃气 |
|||||
|
温 度 |
-19～120℃ |
|||||
AK-对焊高压平板闸阀采用标准：
|
设计标准 |
JB/T5298、APl6D |
|
|
结构长度 |
法兰 |
GB/T 12221、JB/T 5298 |
|
焊接 |
GB/T 15188.1 |
|
|
连接法兰 |
GB/T9113、JB/T 79 ANSl 16.5a |
|
|
对焊端 |
GB/T 12224 |
|
|
试验和检验 |
GB/T3927、JB/T 9092 |
|
