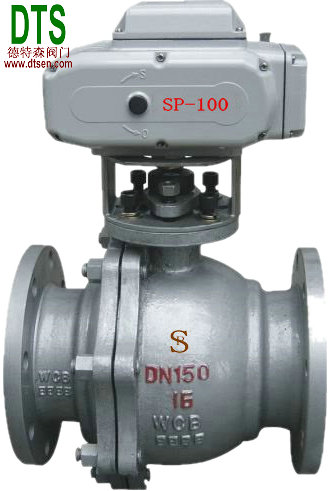

一、电动球阀Q941F-16C（Q941H-16C）产品概述
电动球阀Q941F-16C（Q941H-16C）是一种由电动驱动、法兰连接、浮动球直通式的电动球阀，阀座密封面材料有氟塑料 (Q941F)和硬质合金 (Q941H/Y)两种，适用温度为 -29~450℃，阀体材料有碳素钢、不锈钢和合金钢，广泛使用于石油、化工、冶金、造纸、制药、电镀等行业。
Q941F/H/Y 电动浮动球阀适用于两位切断、调节的场合，阀与执行机构的连接采用直连方式，由 UNIC、PSQ、HQ、DHL等电动执行器(也可根据用户要求配置其他型号电子式电动执行机构)与浮动球阀组成，电动执行机构内置伺服系统，无须另配伺服放大器，输入 4-20mA 信号及 220V AC 电源即可控制运转，该阀具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。
二、电动球阀Q941F-16C（Q941H-16C）主要零部件材料表
|
序号 |
零件名称 |
材料名称 |
||
|
Q941F/H/Y-C |
Q941F/H/Y-P |
Q941F/H/Y-R |
||
|
1 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
2 |
球体 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
3 |
阀杆 |
2Cr13 |
304 |
316 |
|
4 |
密封面 |
增强聚四氟乙烯、聚四氟乙烯(PTFE)、对位聚苯(PPL)、金属堆焊钴基 |
||
|
5 |
填料 |
聚四氟乙烯(PTFE)、 柔性石墨 |
||
|
6 |
适用介质 |
水、气、油含颗粒介质 |
硝酸类 |
醋酸类 |
|
7 |
适用温度 |
-29~450℃ |
||
三、电动球阀Q941F-16C（Q941H-16C）主要性能规范表
|
公称压力(MPa) |
1.6 |
2.5 |
4.0 |
|
强度试验 |
2.4MPa |
3.8MPa |
6.0MPa |
|
水密封试验 |
1.76MPa |
2.8MPa |
4.4MPa |
|
气密封试验 |
0.4MPa-0.7MPa |
||
四、电动球阀Q941F-16C（Q941H-16C）主要外形尺寸表
|
|
|||||||||
|
公称通径 DN(mm) |
公称压力PN16(1.6MPa)尺寸mm |
重量 (KG) |
执行器型号 |
||||||
|
L |
D |
D1 |
D2 |
b |
H |
Z-?d |
|||
|
DN15 |
130 |
95 |
65 |
45 |
14 |
352 |
4-?14 |
- |
LQ51 |
|
DN20 |
130 |
105 |
75 |
55 |
14 |
355 |
4-?14 |
- |
LQ51 |
|
DN25 |
140 |
115 |
85 |
65 |
14 |
360 |
4-?14 |
8 |
LQ51 |
|
DN32 |
165 |
135 |
100 |
78 |
15 |
386 |
4-?18 |
13 |
LQ5-1 |
|
DN40 |
180 |
145 |
110 |
85 |
16 |
394 |
4-?18 |
17 |
LQ5-1 |
|
DN50 |
200 |
160 |
125 |
100 |
16 |
472 |
4-?18 |
25 |
Q10-6 3/4 |
|
DN65 |
220 |
180 |
145 |
120 |
18 |
486 |
4-?18 |
60 |
Q10-6 3/4 |
|
DN80 |
250 |
195 |
160 |
135 |
20 |
579 |
8-?18 |
65 |
Q30-6 3/4 |
|
DN100 |
280 |
215 |
180 |
155 |
20 |
595 |
8-?18 |
75 |
Q30-6 3/4 |
|
DN125 |
320 |
245 |
210 |
185 |
22 |
650 |
8-?18 |
97 |
Q60-4 3/4 |
|
DN150 |
360 |
280 |
240 |
210 |
24 |
739 |
8-?23 |
162 |
Q120-2 3/4 |
|
DN200 |
400 |
335 |
295 |
265 |
26 |
799 |
12-?23 |
226 |
Q120-2 3/4 |
|
DN250 |
533 |
406 |
362 |
324 |
30 |
890 |
12-?25 |
- |
- |
|
DN300 |
610 |
483 |
432 |
381 |
32 |
940 |
12-?25 |
- |
- |
|
|
|||||||||
|
公称通径 (mm) |
公称压力PN25(2.5MPa)尺寸mm |
重量 (KG) |
执行器型号 |
||||||
|
L |
D |
D1 |
D2 |
b |
H |
Z-?d |
|||
|
DN15 |
130 |
95 |
65 |
45 |
14 |
352 |
4-?14 |
- |
LQ51 |
|
DN20 |
130 |
105 |
75 |
55 |
14 |
355 |
4-?14 |
- |
LQ51 |
|
DN25 |
165 |
115 |
85 |
65 |
16 |
360 |
4-?14 |
8 |
LQ51 |
|
DN32 |
178 |
135 |
100 |
78 |
18 |
386 |
4-?18 |
13 |
LQ5-1 |
|
DN40 |
190 |
145 |
110 |
85 |
18 |
394 |
4-?18 |
17 |
LQ5-1 |
|
DN50 |
216 |
160 |
125 |
100 |
20 |
472 |
4-?18 |
25 |
Q10-6 3/4 |
|
DN65 |
241 |
180 |
145 |
120 |
22 |
486 |
8-?18 |
60 |
Q10-6 3/4 |
|
DN80 |
283 |
195 |
160 |
135 |
22 |
579 |
8-?18 |
65 |
Q30-6 3/4 |
|
DN100 |
305 |
230 |
190 |
160 |
24 |
595 |
8-?23 |
122 |
Q30-6 3/4 |
|
DN125 |
381 |
270 |
220 |
188 |
28 |
650 |
8-?25 |
- |
Q60-4 3/4 |
|
DN150 |
403 |
300 |
250 |
218 |
30 |
760 |
8-?25 |
170 |
Q120-4 3/4 |
|
DN200 |
502 |
360 |
310 |
278 |
34 |
- |
12-?25 |
- |
Q200 |
五、电动球阀Q941F-16C（Q941H-16C）主要结构图
