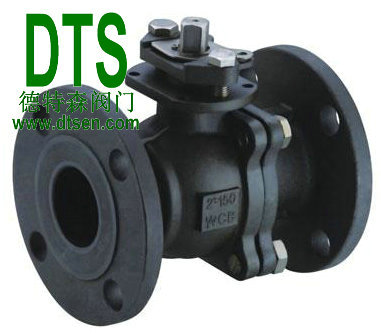

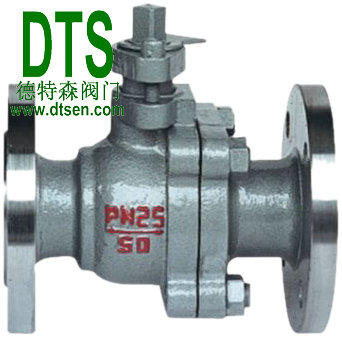

一、球阀Q41F-16C-25C产品概述
球阀Q41F-16C-25C阀体材质为碳钢，密封面采用软密封，如：聚四氟乙烯PTFE或对位聚苯PPL等材料，适用于水、气、油品、天然气等；操作用温度：-196～350℃，公称通径：DN15-DN250mm，驱动方式：手动、气动、电动、液动等。
球阀Q41F-16C-25C是我厂聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广；该阀采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞；我厂出厂的Q41F/PPL软密封浮动球阀为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置；阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
二、球阀Q41F-16C-25C主要零部件材料表
|
|
||
|
序号 |
零件名称 |
材料名称 |
|
Q41F-C |
||
|
1 |
阀体 |
WCB |
|
2 |
密封圈 |
PTFE/PPL |
|
3 |
球体 |
1Cr18Ni9Ti |
|
4 |
螺母 |
35 |
|
5 |
螺柱 |
35CrMoA |
|
6 |
右体 |
WCB |
|
7 |
垫片 |
柔性石墨+不锈钢 |
|
8 |
填料 |
PTFE/PPL |
|
9 |
填料压盖 |
WCB |
|
10 |
定位片 |
25 |
|
11 |
挡圈 |
65Mn |
|
12 |
手柄 |
铸铁/WCB |
|
13 |
阀杆 |
2Cr13 |
|
14 |
螺钉 |
35 |
|
15 |
止推垫片 |
PTFE/PPL |
三、球阀Q41F-16C-25C主要性能规范表
|
公称压力 PN(MPa) |
试验压力(MPa) |
|
|
壳体试验 |
密封试验 |
|
|
1.0 |
1.5 |
1.1 |
|
1.6 |
2.5 |
1.76 |
|
2.5 |
3.8 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.04 |
四、球阀Q41F-16C-25C主要执行标准表
|
设计标准 |
GB/T12237 |
|
法兰连接结构长度 |
GB/T12221 |
|
结构长度(焊接) |
GB/T15188.1 |
|
连接法兰 |
GB/T9113 、JB/T79 、HG20592-2009 |
|
对焊端 |
GB/T12224 |
|
试验和检验 |
GB/T9092 |
五、球阀Q41F-16C-25C主要外形尺寸表
|
|
||||||||
|
公称通径 DN(mm) |
公称通径PN16（1.6MPa）尺寸mm |
|||||||
|
L |
D |
D1 |
D2 |
D6 |
b-f |
z-Φd |
W |
|
|
DN15 |
130 |
95 |
65 |
45 |
- |
14-2 |
4-14 |
115 |
|
DN20 |
140 |
105 |
75 |
55 |
- |
14-2 |
4-14 |
130 |
|
DN25 |
150 |
115 |
85 |
65 |
- |
14-2 |
4-14 |
150 |
|
DN32 |
165 |
135 |
100 |
78 |
- |
16-2 |
4-18 |
190 |
|
DN40 |
180 |
145 |
110 |
85 |
- |
16-3 |
4-18 |
230 |
|
DN50 |
200 |
160 |
125 |
100 |
- |
16-3 |
4-18 |
240 |
|
DN65 |
220 |
180 |
145 |
120 |
- |
18-3 |
4-18 |
280 |
|
DN80 |
250 |
195 |
160 |
135 |
- |
20-3 |
8-18 |
310 |
|
DN100 |
280 |
215 |
180 |
155 |
- |
20-3 |
8-18 |
330 |
|
DN125 |
320 |
245 |
210 |
185 |
- |
22-3 |
8-18 |
600 |
|
DN150 |
360 |
280 |
240 |
210 |
- |
24-3 |
8-23 |
800 |
|
DN200 |
400 |
335 |
295 |
265 |
- |
26-3 |
12-23 |
1000 |
|
DN250 |
450 |
425 |
355 |
320 |
- |
30-3 |
12-25 |
1200 |
|
|
||||||||
|
公称通径 DN(mm) |
公称通径PN25（2.5MPa）尺寸mm |
|||||||
|
L |
D |
D1 |
D2 |
D6 |
b-f |
z-Φd |
W |
|
|
DN15 |
130 |
95 |
65 |
45 |
- |
14-2 |
4-14 |
115 |
|
DN20 |
140 |
105 |
75 |
55 |
- |
14-2 |
4-14 |
130 |
|
DN25 |
150 |
115 |
85 |
65 |
- |
14-2 |
4-14 |
150 |
|
DN32 |
165 |
135 |
100 |
78 |
- |
16-2 |
4-18 |
190 |
|
DN40 |
180 |
145 |
110 |
85 |
- |
18-3 |
4-18 |
230 |
|
DN50 |
200 |
160 |
125 |
100 |
- |
20-3 |
4-18 |
240 |
|
DN65 |
220 |
180 |
145 |
120 |
- |
22-3 |
8-18 |
280 |
|
DN80 |
250 |
195 |
160 |
135 |
- |
22-3 |
8-18 |
310 |
|
DN100 |
280 |
230 |
190 |
160 |
- |
24-3 |
8-23 |
330 |
|
DN125 |
320 |
270 |
220 |
188 |
- |
28-3 |
8-25 |
600 |
|
DN150 |
360 |
300 |
250 |
218 |
- |
30-3 |
8-25 |
800 |
|
DN200 |
400 |
360 |
310 |
278 |
- |
34-3 |
12-25 |
1000 |
|
DN250 |
450 |
425 |
370 |
332 |
- |
36-3 |
12-30 |
1200 |
