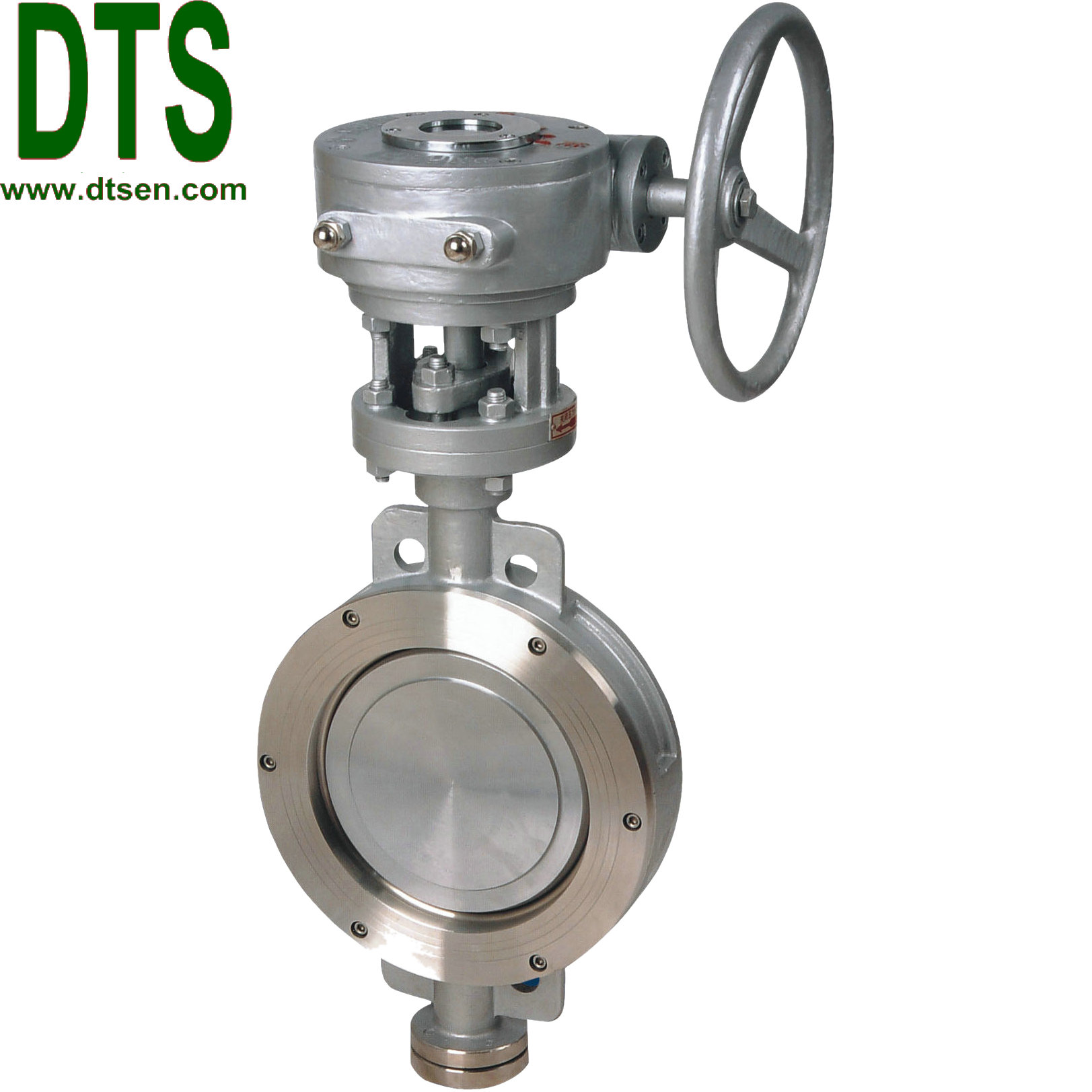

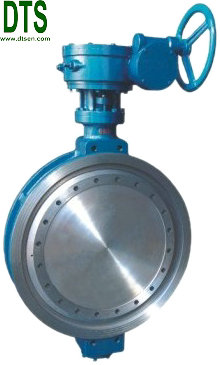

一、金属硬密封蝶阀D373H-16C-10C产品概述
金属硬密封蝶阀D373H-16C-10C采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能，密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点，该蝶阀蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长，大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
金属硬密封蝶阀D373H-16C-10C具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装，驱动装置可以多工位(旋转90°或180°)安装，该产品被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
二、金属硬密封蝶阀D373H-16C-10C主要零件部件材料表
|
序号 |
零件名称 |
材料名称 |
|
1 |
阀体 |
铸铁、QT450-10、WCB、不锈钢、铬钼钢、合金钢 |
|
2 |
蝶板 |
QT450-10、WCB、不锈钢、铬钼钢、合金钢（镀硬铬） |
|
3 |
密封圈 |
不锈钢、聚内脂、抗磨材料 |
|
4 |
阀杆 |
2Cr13不锈钢、1Cr13不锈钢、铬钼钢 |
|
5 |
填料 |
柔性石墨 |
三、金属硬密封蝶阀D373H-10C-16C主要外型尺寸表
|
|
|||||||
|
公称通径 |
公称压力PN10(1.0MPa)尺寸(mm) |
||||||
|
|
L |
H |
H1 |
A1 |
B1 |
D1 |
Z-Фd |
|
DN50 |
43 |
112 |
350 |
180 |
200 |
125 |
4-18 |
|
DN65 |
46 |
115 |
370 |
180 |
200 |
145 |
4-18 |
|
DN80 |
49 |
120 |
380 |
180 |
200 |
160 |
8-18 |
|
DN100 |
56 |
138 |
420 |
180 |
200 |
180 |
8-18 |
|
DN125 |
64 |
164 |
460 |
180 |
200 |
210 |
8-18 |
|
DN150 |
70 |
175 |
555 |
270 |
280 |
240 |
8-22 |
|
DN200 |
71 |
208 |
605 |
270 |
280 |
295 |
8-22 |
|
DN250 |
76 |
243 |
680 |
270 |
280 |
350 |
12-22 |
|
DN300 |
83 |
283 |
800 |
380 |
420 |
400 |
12-22 |
|
DN350 |
92 |
310 |
835 |
380 |
420 |
460 |
16-22 |
|
DN400 |
102 |
340 |
915 |
450 |
470 |
515 |
16-26 |
|
DN450 |
114 |
380 |
960 |
480 |
490 |
565 |
20-26 |
|
DN500 |
127 |
410 |
1020 |
480 |
490 |
620 |
20-26 |
|
DN600 |
154 |
470 |
1225 |
480 |
490 |
725 |
20-30 |
|
DN700 |
165 |
550 |
1355 |
640 |
660 |
840 |
24-30 |
|
DN800 |
190 |
640 |
1470 |
640 |
660 |
950 |
24-33 |
|
DN900 |
203 |
710 |
1545 |
750 |
860 |
1050 |
28-33 |
|
DN1000 |
216 |
770 |
1795 |
850 |
900 |
1160 |
28-36 |
|
DN1200 |
254 |
890 |
1965 |
850 |
900 |
1380 |
32-39 |
|
|
|||||||
|
公称通径 |
公称压力PN16(1.6MPa)尺寸(mm) |
||||||
|
|
L |
H |
H1 |
A1 |
B1 |
D1 |
Z-Фd |
|
DN50 |
43 |
112 |
350 |
180 |
200 |
125 |
4-18 |
|
DN65 |
46 |
115 |
370 |
180 |
200 |
145 |
4-18 |
|
DN80 |
49 |
120 |
380 |
180 |
200 |
160 |
8-18 |
|
DN100 |
56 |
138 |
420 |
180 |
200 |
180 |
8-18 |
|
DN125 |
64 |
164 |
460 |
180 |
200 |
210 |
8-18 |
|
DN150 |
70 |
175 |
555 |
270 |
280 |
240 |
8-22 |
|
DN200 |
71 |
208 |
605 |
270 |
280 |
295 |
12-22 |
|
DN250 |
76 |
243 |
680 |
270 |
280 |
335 |
12-26 |
|
DN300 |
83 |
283 |
825 |
380 |
420 |
410 |
12-26 |
|
DN350 |
92 |
310 |
900 |
380 |
420 |
470 |
16-26 |
|
DN400 |
102 |
340 |
980 |
450 |
470 |
525 |
16-30 |
|
DN450 |
114 |
380 |
1030 |
480 |
490 |
585 |
20-30 |
|
DN500 |
127 |
410 |
1105 |
480 |
490 |
650 |
20-33 |
|
DN600 |
154 |
470 |
1310 |
480 |
490 |
770 |
20-36 |
|
DN700 |
165 |
550 |
1435 |
640 |
660 |
840 |
24-36 |
|
DN800 |
190 |
640 |
1605 |
640 |
660 |
950 |
24-39 |
|
DN900 |
203 |
710 |
1745 |
750 |
860 |
1050 |
28-39 |
|
DN1000 |
216 |
770 |
1885 |
850 |
900 |
1170 |
28-42 |
|
DN1200 |
254 |
890 |
2105 |
850 |
900 |
1390 |
32-48 |
