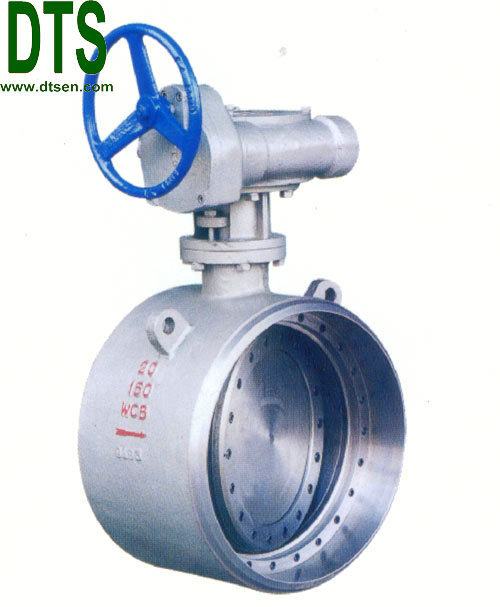

D363H/W-C.I.P.R对焊式金属硬密封蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。其主要特点如下：
1、结构紧凑、体积小、重量轻、操作灵活、使用方便采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏
2、此阀无法兰，对管道和保霸包扎带来很大方便和美观
3、具有耐高温、高压、耐腐蚀、耐磨损等特点
4、传动形式：蜗轮传动、气动传动、电动传动
5、采用标准：焊接尺寸：GB12224; ANSI B16.25; DIN2559
6、结构长度：GB/T 12221-1989; API609
7、压力试验：GB/T 13927-1992; API598
|
公称通径 |
DN（mm） |
DN50～DN2000 |
||||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 |
强度实验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封实验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
气密封实验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
水、蒸汽、油品、酸类腐蚀性等 |
|||||
|
适用温度 |
碳钢：-29℃～425℃ 不锈钢：-40℃～600℃ |
|||||
|
零件名称 |
材质 |
|
阀体 |
铸铁、铸钢、不锈钢、合金钢 |
|
蝶板 |
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
|
密封圈 |
不锈钢、聚内脂、抗磨材料 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
填料 |
柔性石墨 |
|
|
|||||||||
|
公称压力1.0MPa |
|||||||||
|
公称通径 |
外形尺寸（参考值） |
重量 （参考值） |
|||||||
|
mm |
inch |
L |
D |
d |
H |
H1 |
A |
B |
|
|
DN600 |
24 |
390 |
636 |
602 |
499 |
1280 |
570 |
660 |
450 |
|
DN700 |
28 |
430 |
726 |
692 |
566 |
1480 |
750 |
550 |
660 |
|
DN800 |
32 |
470 |
826 |
792 |
632 |
1608 |
750 |
550 |
780 |
|
DN900 |
36 |
510 |
926 |
892 |
693 |
1857 |
750 |
550 |
820 |
|
DN1000 |
40 |
550 |
1028 |
992 |
757 |
2038 |
900 |
750 |
1625 |
|
DN1200 |
48 |
630 |
1228 |
1192 |
851 |
2237 |
1000 |
925 |
1770 |
|
DN1400 |
56 |
710 |
1428 |
1392 |
876 |
2411 |
1000 |
925 |
2425 |
|
DN1600 |
64 |
790 |
1628 |
1592 |
1095 |
2756 |
1000 |
925 |
3560 |
|
DN1800 |
72 |
870 |
1828 |
1792 |
1214 |
3093 |
1100 |
980 |
4545 |
|
DN2000 |
80 |
950 |
2028 |
1992 |
1332 |
3355 |
1100 |
980 |
6230 |
|
|
||||||||||||
|
公称压力1.6MPa |
||||||||||||
|
公称通径 |
外形尺寸（参考值） |
重量 （参考值） |
||||||||||
|
mm |
inch |
L |
D |
d |
H |
H1 |
A |
B |
||||
|
DN80 |
3 |
180 |
90 |
78 |
90 |
356 |
180 |
200 |
27 |
|||
|
DN100 |
4 |
190 |
110 |
96 |
100 |
375 |
180 |
200 |
34 |
|||
|
DN125 |
5 |
200 |
135 |
121 |
113 |
401 |
180 |
200 |
41 |
|||
|
DN150 |
6 |
210 |
161 |
146 |
130 |
450 |
270 |
280 |
43 |
|||
|
DN200 |
8 |
230 |
222 |
202 |
205 |
545 |
400 |
425 |
81 |
|||
|
DN250 |
10 |
250 |
278 |
254 |
235 |
630 |
400 |
425 |
102 |
|||
|
DN300 |
12 |
270 |
330 |
303 |
275 |
715 |
450 |
560 |
132 |
|||
|
DN350 |
14 |
290 |
382 |
351 |
309 |
817 |
450 |
560 |
164 |
|||
|
DN400 |
15 |
310 |
432 |
398 |
346 |
923 |
535 |
580 |
193 |
|||
|
DN450 |
18 |
330 |
484 |
450 |
392 |
1059 |
535 |
580 |
238 |
|||
|
DN500 |
20 |
350 |
535 |
501 |
427 |
1126 |
535 |
580 |
302 |
|||
|
DN600 |
24 |
390 |
636 |
602 |
509 |
1369 |
570 |
660 |
457 |
|||
|
DN700 |
28 |
430 |
726 |
692 |
572 |
1492 |
750 |
550 |
810 |
|||
|
DN800 |
32 |
470 |
826 |
792 |
638 |
1622 |
750 |
550 |
1039 |
|||
|
DN900 |
36 |
510 |
926 |
892 |
700 |
1924 |
750 |
550 |
1410 |
|||
|
DN1000 |
40 |
550 |
1028 |
992 |
765 |
2054 |
900 |
750 |
1870 |
|||
|
DN1200 |
48 |
630 |
1228 |
1190 |
860 |
2259 |
1000 |
925 |
2082 |
|||
|
DN1400 |
56 |
710 |
1428 |
1392 |
986 |
2610 |
1000 |
925 |
2850 |
|||
|
DN1600 |
64 |
790 |
1628 |
1590 |
1106 |
2856 |
1000 |
925 |
4235 |
|||
|
DN1800 |
72 |
870 |
1828 |
1792 |
1226 |
3121 |
1100 |
980 |
5346 |
|||
|
DN2000 |
80 |
950 |
2028 |
1992 |
1345 |
3385 |
1100 |
980 |
7328 |
|||
