一、硬密封蝶阀D343H-10C-16C产品概述

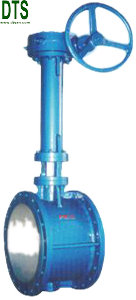

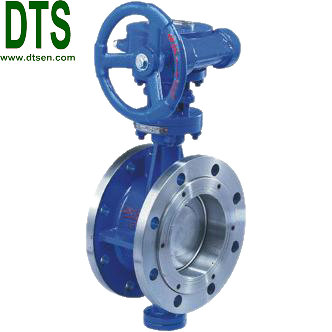

D343H蜗轮硬密封法兰蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能，密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，它与蝶板均具有优良的密封性能，蝶阀蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长，大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
D343H蜗轮硬密封法兰蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装，本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成，操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠，耐高温、耐低温、耐腐蚀性，因此，被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。
二、硬密封蝶阀D343H-10C-16C主要零件部件材料表
|
序号 |
零件名称 |
材料名称 |
|
1 |
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
|
2 |
蝶板 |
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢 |
|
3 |
密封圈 |
不锈钢、聚内脂、抗磨材料 |
|
4 |
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
5 |
填料 |
柔性石墨 |
三、硬密封蝶阀D343H-10C-16C主要技术参数表
|
公称通径DN(mm) |
50～2000 |
50～500 |
||||
|
公称压力PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4 |
|
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
适用温度 |
碳钢:-29℃～425℃/不锈钢-40℃～600℃ |
|||||
|
适用介质 |
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 |
|||||
四、硬密封蝶阀D343H-10C-16C主要外型尺寸表
|
|
|||||||||
|
公称通径 |
公称压力PN10(1.0MPa)尺寸(mm) |
重量 |
|||||||
|
DN(mm) |
L |
H |
H1 |
A1 |
B1 |
D |
D1 |
Z-d |
(kg) |
|
DN50 |
108 |
112 |
350 |
180 |
200 |
165 |
125 |
4-18 |
17 |
|
DN65 |
112 |
115 |
370 |
180 |
200 |
185 |
145 |
4-18 |
20 |
|
DN80 |
114 |
120 |
380 |
180 |
200 |
200 |
160 |
8-18 |
23 |
|
DN100 |
127 |
138 |
420 |
180 |
200 |
220 |
180 |
8-18 |
25 |
|
DN125 |
140 |
164 |
460 |
180 |
200 |
250 |
210 |
8-18 |
40 |
|
DN150 |
140 |
175 |
555 |
270 |
280 |
285 |
240 |
8-22 |
47 |
|
DN200 |
152 |
208 |
605 |
270 |
280 |
340 |
295 |
8-22 |
60 |
|
DN250 |
165 |
243 |
680 |
270 |
280 |
395 |
350 |
12-22 |
95 |
|
DN300 |
178 |
283 |
800 |
380 |
420 |
445 |
400 |
12-22 |
124 |
|
DN350 |
190 |
310 |
835 |
380 |
420 |
505 |
460 |
16-22 |
181 |
|
DN400 |
216 |
340 |
915 |
450 |
470 |
565 |
515 |
16-26 |
260 |
|
DN450 |
222 |
380 |
960 |
480 |
490 |
615 |
565 |
20-26 |
338 |
|
DN500 |
229 |
410 |
1020 |
480 |
490 |
670 |
620 |
20-26 |
360 |
|
DN600 |
267 |
470 |
1225 |
480 |
490 |
780 |
725 |
20-30 |
540 |
|
DN700 |
292 |
550 |
1355 |
640 |
660 |
895 |
840 |
24-30 |
580 |
|
DN800 |
318 |
640 |
1470 |
640 |
660 |
1015 |
950 |
24-33 |
845 |
|
DN900 |
330 |
710 |
1545 |
750 |
860 |
1115 |
1050 |
28-33 |
1050 |
|
DN1000 |
410 |
770 |
1795 |
850 |
900 |
1230 |
1160 |
28-36 |
1500 |
|
DN1200 |
470 |
890 |
1965 |
850 |
900 |
1455 |
1380 |
32-39 |
2000 |
|
|
|||||||||
|
公称通径 |
公称压力PN16(1.6MPa)尺寸(mm) |
重量 |
|||||||
|
DN(mm) |
L |
H |
H1 |
A1 |
B1 |
D |
D1 |
Z-d |
(kg) |
|
DN50 |
108 |
112 |
350 |
180 |
200 |
165 |
125 |
4-18 |
19 |
|
DN65 |
112 |
115 |
370 |
180 |
200 |
185 |
145 |
4-18 |
22 |
|
DN80 |
114 |
120 |
380 |
180 |
200 |
200 |
160 |
8-18 |
25 |
|
DN100 |
127 |
138 |
420 |
180 |
200 |
220 |
180 |
8-18 |
28 |
|
DN125 |
140 |
164 |
460 |
180 |
200 |
250 |
210 |
8-18 |
43 |
|
DN150 |
140 |
175 |
555 |
270 |
280 |
285 |
240 |
8-22 |
50 |
|
DN200 |
152 |
208 |
605 |
270 |
280 |
340 |
295 |
12-22 |
64 |
|
DN250 |
165 |
243 |
680 |
270 |
280 |
405 |
355 |
12-26 |
99 |
|
DN300 |
178 |
283 |
800 |
380 |
420 |
460 |
410 |
12-26 |
130 |
|
DN350 |
190 |
310 |
835 |
380 |
420 |
520 |
470 |
16-26 |
188 |
|
DN400 |
216 |
340 |
915 |
450 |
470 |
580 |
525 |
16-30 |
270 |
|
DN450 |
222 |
380 |
960 |
450 |
470 |
640 |
585 |
20-30 |
350 |
|
DN500 |
229 |
410 |
1020 |
480 |
490 |
715 |
650 |
20-33 |
375 |
|
DN600 |
267 |
470 |
1225 |
640 |
660 |
840 |
770 |
20-36 |
560 |
|
DN700 |
292 |
550 |
1355 |
640 |
660 |
910 |
840 |
24-36 |
610 |
|
DN800 |
318 |
640 |
1470 |
640 |
660 |
1025 |
950 |
24-39 |
880 |
|
DN900 |
330 |
710 |
1545 |
650 |
860 |
1125 |
1050 |
28-39 |
1100 |
|
DN1000 |
410 |
770 |
1795 |
650 |
900 |
1255 |
1170 |
28-42 |
1600 |
|
DN1200 |
470 |
890 |
1965 |
650 |
900 |
1485 |
1390 |
32-48 |
2150 |
