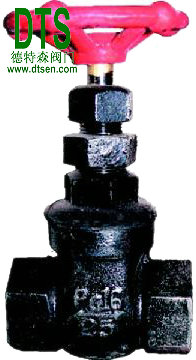

Z15W铸铁内螺纹闸阀广泛用于石油、化工、制药、电力等行业，在蒸气、水、油类介质的管路上作启闭用。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。铸铁内螺纹闸阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
|
阀体阀盖 |
灰铸铁 |
|
阀杆 |
碳钢 |
|
闸板密封圈 |
铜 |
|
填料 |
油浸石棉盘根 |
|
型号 |
公称压力MPa |
试验压力MPa |
工作温度 |
使用介质 |
|
|
壳体 |
密封 |
||||
|
Z15T－10 |
1.0 |
1.5 |
1.1 |
≤120℃ |
水、蒸汽及其它非腐蚀性介质 |
|
|
|
Z15W（Z15T）丝扣闸阀(结构尺寸图) |
|
公称口径 DN(mm) |
管螺纹 G(”) |
尺 寸 dimensions(mm) |
||||
|
L |
L1 |
S |
H |
Do |
||
|
DN15 |
1/2 |
65 |
12 |
27 |
105 |
65 |
|
DN20 |
3/4 |
70 |
14 |
34 |
120 |
65 |
|
DN25 |
1 |
80 |
15 |
42 |
150 |
80 |
|
DN32 |
11/4 |
85 |
16 |
55 |
155 |
80 |
|
DN40 |
11/2 |
95 |
20 |
60 |
170 |
100 |
|
DN50 |
2 |
110 |
22 |
80 |
210 |
100 |
|
DN65 |
21/2 |
120 |
25 |
95 |
240 |
135 |
|
DN80 |
3 |
145 |
30 |
105 |
275 |
140 |
|
DN100 |
4 |
155 |
30 |
135 |
300 |
160 |
