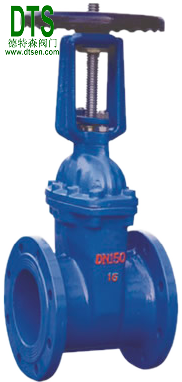

Z41明杆弹性座封闸阀除具有弹性座封闸阀的优点之外，并可以较直观显示阀门开度，启闭迅速可靠，故常应用于消防及工业系统。一般安装于距地面较高位置。
公称压力：PN10（1.0MPa）～PN25（2.5MPa）
公称通径：DN50mm-DN400mm（DN400mm-DN1200mm请选择暗杆闸阀）
工作温度：O℃～80℃
适用介质：水、油、气等
法兰标准：GB／T 17241.6 GB9113
试验标准：GBl3927 APl598
1、明杆闸阀的手轮、手柄以及传动结构是不允许做起吊使用，并且严禁碰撞，避免破损;
2、明杆闸阀应该垂直安装，就是将阀杆安置在垂直位置，手轮放在顶端;
3、带有旁通阀的明杆闸阀在使用前应该先将旁通阀打开;
4、带有传动机构的闸阀要按照指定的安装说明书进行安置;
5、如果经常使用明杆闸阀，最少每个月就要进行清洗、润滑一次。
|
序 号 |
零件名称 |
材质 |
|
1 |
手轮 |
可锻铸铁 |
|
2 |
阀杆螺母 |
铜合金 |
|
3 |
支架 |
灰铸铁、球墨铸铁、铸钢 |
|
4 |
压盖 |
球墨铸铁、铸钢 |
|
5 |
密封圈 |
丁腈橡胶、三元乙丙 |
|
6 |
阀杆 |
不锈钢 |
|
7 |
中口垫 |
丁腈橡胶、三元乙丙 |
|
8 |
闸板 |
球墨铸铁+三元乙丙或丁腈橡胶 |
|
9 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
|
|
|||
|
Z41X-10Q/16Q（RRHX-10Q/16Q） |
|||
|
公称通径 DN（mm） |
结构长度 L（mm） |
结构高度（全关） H（mm） |
结构高度（全开） H1（mm） |
|
DN50 |
178 |
300 |
350 |
|
DN65 |
190 |
315 |
380 |
|
DN80 |
203 |
350 |
430 |
|
DN100 |
209 |
410 |
510 |
|
DN125 |
254 |
500 |
625 |
|
DN150 |
267 |
560 |
720 |
|
DN200 |
292 |
685 |
780 |
|
DN250 |
330 |
875 |
1125 |
|
DN300 |
356 |
980 |
1280 |
|
DN350 |
381 |
1080 |
130 |
|
DN400 |
406 |
1150 |
1550 |
|
DN450 |
432 |
- |
- |
|
DN500 |
457 |
- |
- |
|
DN600 |
508 |
- |
- |
|
DN700 |
610 |
- |
- |
|
DN800 |
660 |
- |
- |
