型号D343H-150Lb双法兰三偏心蝶阀-蝶阀定制【产品信息】

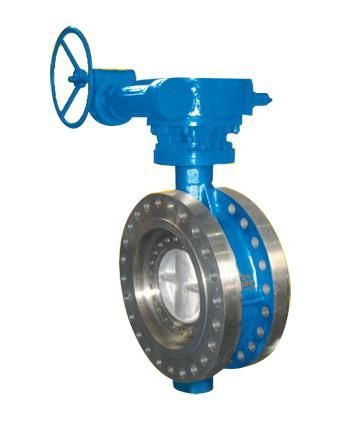

D343H-150Lb美标双法兰式三偏心金属硬密封蝶阀
硬密封蝶阀_特点和性能
D343H-150Lb用途及特点
该系列蝶阀是我公司工程技术人员研制开发的新一代高性能产品，其性能已处于国内外先进水平，广泛适用于低压，中压、高压、钢铁、冶金、石油、化工、电力等工业管道上作截断或调节介质流量用。
该阀门采用三维偏心斜锥形阀座密封副，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用碟板摆动压紧密封，所以密封面摩擦阻力小，并闭时具有越紧功能，这样密封性能可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。
该蝶阀结构特点排除了其它类型蝶阀开过位而不能密封的缺点，且在高温下能正常使用，克服了其它类型阀门在高温适用时因热膨胀而容易泄漏的缺点。
该蝶阀根据使用介质要求，选择不同密封面材料，以保证密封面耐磨损、耐冲刷、耐腐蚀、使用寿命长。
D343H-150Lb采用标准
法兰连接尺寸：ANSI B16.5-92
结构长度：API609-89
压力试验：API598-94
D343H-150Lb主要技术参数
|
公称通径 |
DN（in) |
2"-36" |
2"-36" |
|
公称压力 |
PN(Mpa) |
150Lb |
300Lb |
|
实验压力Ps(Mpa) |
强度实验 |
3.0 |
7.5 |
|
密封试验 |
2.2 |
5.5 |
|
|
适用介质 |
水、蒸汽、油品、酸碱类、海水等 |
||
|
适用温度 |
-40～425℃ |
||
D343H-150Lb主要零部件材料
|
名称 |
材料 |
|
阀体 |
WCB、CF8、CF8M |
|
阀板 |
WCB、CF8、CF8M |
|
阀杆 |
304、316、ICr13 |
|
密封圈 |
316、304 |
|
填料 |
柔性石墨，氟塑料 |
型号编制说明
|
阀门类型 |
驱动方式 |
密封面材料 |
主体材料 |
结构形式 |
|
|
蝶阀 |
3=手动 |
H=不锈钢 |
C=WCB，P=304 |
W=对夹式 |
|
|
6=气动 |
F=凸耳式 |
||||
|
F=PFFE |
R=CF8M |
||||
|
9=电动 |
L=双法兰式 |
||||
以上价格仅供参考，实际价格请联系厂家
