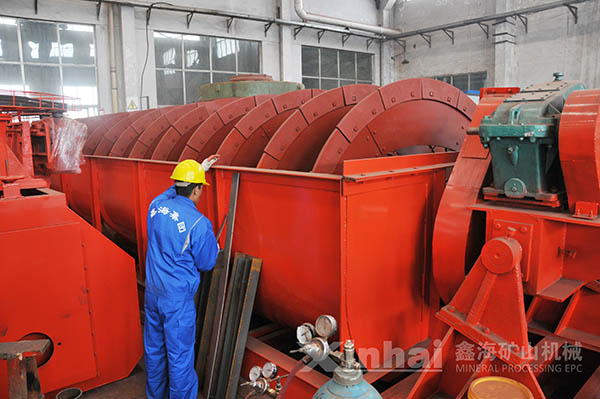

螺旋分级机广泛用于选矿厂磨矿回路的分级以及洗矿、脱泥、脱水等作业，其主要优点是设备构造简单、工作可靠、操作方便；在闭路磨矿回路中能与磨机自流联接；与水力旋流器相比，电耗较低。

性能优势

1、螺旋分级机的螺旋叶片完全浸入在液面以下，分级面积大而又平稳，适于细粒级分级，分级粒度在 0.15mm 以下。它的溢流生产率较高。

2、设备在分级粉煤中最大的特点，低能耗、高效率、高精度、产量高等特点。在与其它设备相同的处理量下，能耗降低到60%左右，效率提高50%。

3、螺旋分级机在加工物料时，分级细度高，彻底杜绝产品中过大颗粒及筛余物。

4、该机是采用日本技术研制，专门用于各行来及生产工艺中超标石粉的分离，可以非常方便的控制物料的含量，满足用户的要求。

结构组成

1、传动装置：螺旋的传动是由电动机经联轴器、减速机、直齿轮、圆锥齿轮实现的。

2、螺旋：轴为空心轴，传动端支持于十字轴机架上，以备升降螺旋时完成上下转动工作，下端支持于下部支座上，在空心轴上装有支架板，供装螺旋叶片和耐磨铸铁组成的连续螺旋面。

3、水槽：用钢板型钢组焊而成，进料口由工地进行开口配料。

4、升降机构：由电动机、减速机、圆锥齿轮和丝杠完成升降动作。

5、下部支座：采用滚动轴承润滑，不能缺油。

工作原理

螺旋分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粉煤浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，然后把粗料粉煤利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。整个工作中，设备平稳、无振动。另外，由于机体采用钢板焊接而成，粉煤对机体造成不了任何磨损。

技术参数

型号	螺旋直径 (mm)	螺旋转速 (r/min)	水槽长度 (mm ≤)	处理量（t/d）		电动机功率（kw≤）		外形尺寸（L×W×H）（mm≤）			机重（t）
型号	螺旋直径 (mm)	螺旋转速 (r/min)	水槽长度 (mm ≤)	按返砂	按溢流	传动用	升降用	长	宽	高	≤
FG-5	500	8-12.5	4500	135-210	32	1.1	----	5430	680	1480	1.9
FG-7	750	6-10	5500	340-570	65	3	----	6720	980	1820	3.1
FG-10	1000	5-8	6500	675-1080	110	5.5	----	7590	1240	2380	4.9
FC-10	1000	5-8	8400	675-1080	85	7.5	----	9600	1240	2680	6.2
FG-12	1200	4-6	6500	1170-1870	155	7.5	2.2	8180	1570	3110	8.5
FC-12			8400	1170-1870	120	7.5	2.2	10370	1540	3920	11.0
2FG-12			6500	2340-3740	310	15	4.4	8230	2790	3110	15.8
2FC-12			8400	2340-3740	240	15	4.4	10370	2790	3920	17.6
FG-15	1500	4-6	8300	1830-2740	235	7.5	2.2	10410	1880	4080	12.5
FC-15			10500	1830-2740	185	7.5	2.2	12670	1820	4890	16.8
2FG-15			8300	2280-5480	470	15	4.4	10410	3390	4080	22.1
2FC-15			10500	2280-5480	370	15	4.4	12670	3370	4890	30.7
FG-20	2000	3.6-5.5	8400	3290-5940	400	11-15	3	10790	2530	4490	20.5
FC-20			12900	3210-5940	320	11-15	3	15610	2530	5340	28.5
2FG-20			8400	7780-11880	800	22-30	6	11000	4600	4490	35.5
2FC-20			12900	77880-11880	640	22-30	6	15760	4600	5640	48.7
FG-24	2400	3.67	9130	6800	580	15	3	11650	2910	4970	26.8
FC-24			14130	6800	490	18.5	4	16580	2930	7190	41.0
2FG-24			9130	13600	1160	30	6	12710	5430	5690	45.8
2FC-24			14130	13700	910	37	8	17710	5430	8000	67.9
2FG-30	3000	3.2	12500	23300	1785	40	8	16020	6640	6350	73.0
2FC-30	3000	3.2	14300	23300	1410	40	8	17091	6640	8680	84.8
