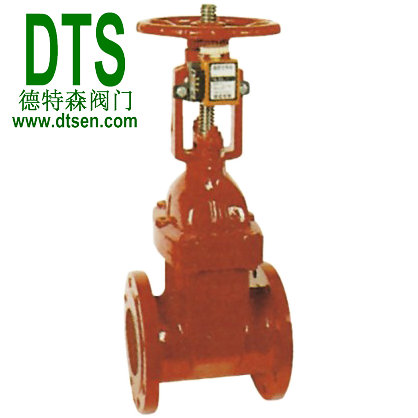

XZ41消防专用明杆弹性座封闸阀除具有弹性座封闸阀的优点之外，并可以较直观显示阀门开启程度，以便能在较远处判别阀门的开度，及时采取相应措施。启闭迅速可靠，故常应用于消防系统。
公称压力：l0MPa～25MPa
公称通径：DN50～DN400mm
工作温度：0～80℃
适用介质：水、油、气等
法兰标准：GB/Tl7241.6GB9113
试验标准：GBl3927APl598
|
序号 |
零件名称 |
材质 |
|
1 |
手轮 |
可锻铸铁 |
|
2 |
阀杆螺母 |
铜合金 |
|
3 |
支架 |
灰铸铁、球墨铸铁、铸钢 |
|
4 |
压盖 |
球墨铸铁、铸钢 |
|
5 |
密封圈 |
丁腈橡胶、三元乙丙 |
|
6 |
阀杆 |
不锈钢 |
|
7 |
中口垫 |
丁腈橡胶、三元乙丙 |
|
8 |
闸扳 |
球墨铸铁+三元乙丙或丁腈橡胶 |
|
9 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
|
|
|||
|
XZ41X-10Q/XZ41X-16Q |
|||
|
公称通径 DN（mm） |
长度 L（mm） |
全开高度 H（mm） |
全关高度 H1（mm） |
|
DN50 |
178 |
322 |
374 |
|
DN65 |
190 |
332 |
389 |
|
DN80 |
203 |
350 |
429 |
|
DN100 |
209 |
420 |
524 |
|
DN125 |
254 |
581 |
721 |
|
DN150 |
267 |
581 |
736 |
|
DN200 |
292 |
736 |
942 |
|
DN250 |
330 |
882 |
1013 |
|
DN300 |
356 |
1009 |
1117 |
|
DN350 |
381 |
1300 |
1655 |
|
DN400 |
406 |
1380 |
1805 |
