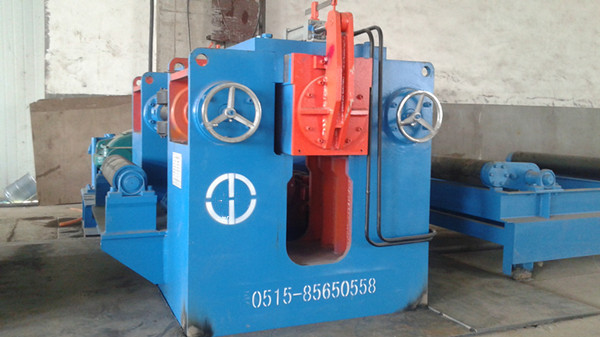

钢结构液压矫正机 技术参数
a. 翼板最大厚度： 60mm
b. 翼板宽度： 180—800mm
c. 腹板厚度： ≤50mm
d. 腹板高度： 350-1500mm
e. 工件材质： Q235A（16Mn）
f. 工件厚度与宽度须符合下表的对应关系：
|
S |
20—30 |
30—40 |
40—50 |
50—60 |
|
B |
180—800 |
300—800 |
400—800 |
500—800 |
g. 驱动电机： 18.5kw(22KW)
h. 最大输出扭矩： 34770N.m(48650N.m)
i. 工件运行线速度： 7.496m/min（6.371m/min）
j. 泵站驱动电机： 11kw（15kw）
k. 油泵排量： 25ml/r
l. 最高系统压力： 20Mpa(32Mpa)
钢结构液压矫正机结构形式及主要配置
● 该设备由主电机，减速机，主动辊、矫正辊装置，主动辊升降油缸，腹板、翼板夹紧装置，主机架，机座，前后输送辊道，液压系统，电气系统等组成。该设备结构紧凑，强度大，刚性足。
● 液压泵站为外设独立系统，采用江苏海门油威力产品。
● 主动轮采用锻压一体式制造，材质为35CrMo，硬度为HRC50-55。（35CrMo：强度、韧性、淬透性均高，用作大截面齿轮和重型传动轴，轧钢机人字齿轮、大电机轴、汽轮发电机主轴。40Cr：调质后有良好的综合力学性能，是应用广泛的调质钢，用于轴类零件及曲轴曲柄、汽车转向节、连杆、螺栓、齿
钢结构液压矫正机 性能特点
本公司是该产品在国内率先推出并成功批量推广的厂家，并已经在国内众多厂家投入使用，取得良好的经济效益。 该机用于焊接H型钢翼缘板在焊接过程中的面变形的矫正，其上辊装置采用轴箱式结构，承载能力大，调整间距采用液压缸推动，平稳可靠，主油缸采用优质密封圈，密封性能好，使用寿命长，所有动作的调整均设有标尺，确保使用方便、准确，泵站上设有精滤器，确保电磁阀长期可靠使用，主动轮、矫正轮均采用优质合金钢并经先进的热处理工艺，确保其长期使用不会产生裂纹等缺陷。两边主动辊道采用液压升降，防止工件矫正完脱离辊道时砸坏辊道，确保操作方便。
钢结构液压矫正机供货范围
a. 主机----------------------1台
b. 液压泵站------------------1套
c. 电机减速器机座------------1套
d. 万向联轴接----------------1套
e. 输入升降辊道 -------------11000mm
f. 输出升降辊道 -------------11000mm
g. 高压软管------------------1套
h. 电控柜--------------------1套
