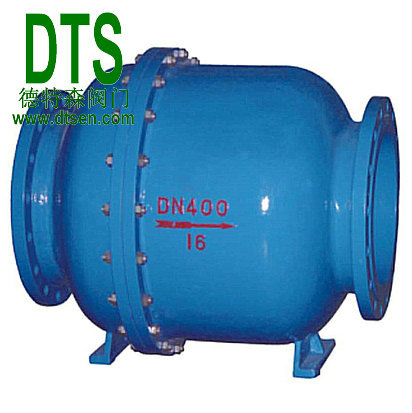

HQ45微阻球形止回阀采用橡胶包皮球为阀瓣，在介质的作用T可在阀体内的滑道上滚动从而打开或关闭阀门。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。HQ45微阻球形止回阀可月于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。

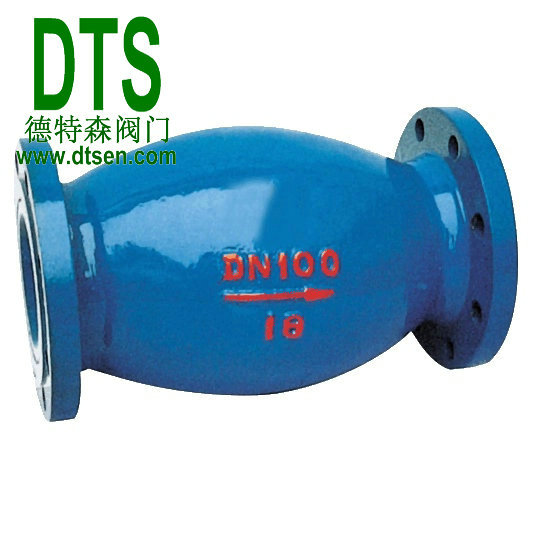

HQ44X单球微阻球形止回阀、HQ45X双球微阻球形止回阀都是采用橡胶包皮球为阀瓣，他们的原理是在介质的作用下，可在阀体内的滑道上前后滚动，从而起到打开或关闭阀门。HQ44X单球微阻球形止回阀、HQ45X双球微阻球形止回阀主要特点是流量大，流阻压力损失小，密封性能好，消声关闭，可减小水击波。水平或垂直安装均可。微阻球形止回阀可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。为了防止介质逆流，在设备、装置和管道上都应安装止回阀
窗体底端
|
型号 |
公称压力 |
壳体试验压力 |
密封试验压力 |
阀体材料 |
球体材料 |
|
HQ45X-10Q/C/P |
1.0MPa |
1.5MPa |
1.1MPa |
铸铁、球墨铸铁 铸钢、不锈钢 |
钢体外包胶 |
|
HQ45X-16Q/C/P |
1.6MPa |
2.4MPa |
1.76MPa |
|
|
||||
|
公称压力PN10（1.0MPa） |
||||
|
公称通径 |
结构长度 |
结构高度 |
螺栓 |
重量 |
|
DN（mm） |
L（mm） |
H（mm） |
Z-d |
（kg） |
|
DN200 |
550 |
510 |
8-23 |
|
|
DN250 |
650 |
570 |
12-23 |
|
|
DN300 |
750 |
640 |
12-23 |
|
|
DN350 |
850 |
715 |
16-23 |
|
|
DN400 |
950 |
815 |
16-26 |
|
|
DN450 |
1050 |
825 |
20-26 |
|
|
DN500 |
1150 |
980 |
20-26 |
|
|
DN600 |
1350 |
1155 |
20-30 |
|
|
DN700 |
1450 |
1260 |
24-30 |
|
|
DN800 |
1650 |
1350 |
24-34 |
|
|
DN900 |
1900 |
1660 |
28-34 |
|
|
DN1000 |
2100 |
1700 |
28-34 |
|
|
法兰连接尺寸PN1.0MPa按GB4216.4-84 |
||||
|
|
||||
|
公称压力PN16（1.6MPa） |
||||
|
公称通径 |
结构长度 |
结构高度 |
螺栓 |
重量 |
|
DN（mm） |
L（mm） |
H（mm） |
Z-d |
（kg） |
|
DN200 |
550 |
510 |
12-23 |
|
|
DN250 |
650 |
570 |
12-26 |
|
|
DN300 |
750 |
640 |
12-26 |
|
|
DN350 |
850 |
715 |
16-26 |
|
|
DN400 |
950 |
815 |
16-30 |
|
|
DN450 |
1050 |
825 |
20-30 |
|
|
DN500 |
1150 |
980 |
20-33 |
|
|
DN600 |
1350 |
1155 |
20-36 |
|
|
DN700 |
1450 |
1260 |
24-36 |
|
|
DN800 |
1650 |
1350 |
24-39 |
|
|
DN900 |
1900 |
1660 |
28-39 |
|
|
DN1000 |
2100 |
1700 |
28-42 |
|
|
法兰连接尺寸PNl.6MPa按GB4216.5-84标准 |
||||
