HQ41X 滑道滚球式止回阀采用橡胶包皮滚球为阀瓣在介质的作用下可在阀体内的整体式滑道上作上下滚动从而打开或关闭阀门密封性能好消声式关闭不产生水锤。阀体采用全水流通道流量大．阻力小．水头损失比旋启式小50％，水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网更适合潜水排污泵介质温度为0-80℃。
|
公称压力： |
1.0MPa～1.6MPa |
|
公称通经： |
DN50～DN350 |
|
适用介质： |
水及弱腐蚀性流体 |
|
适用温度： |
0℃～80℃ |
|
法兰标准： |
GB/T 17241.6 GB/T 9113 |
|
试验标准： |
GB/T 13927 AP1598 |
|
型号 |
公称压力MPa |
壳体试验压力MPa |
密封试验压力MPa |
|
HQ41X-10 |
1.0 |
1.5 |
1.1 |
|
HQ41X-16 |
1.6 |
2.4 |
1.76 |
|
|
||||
|

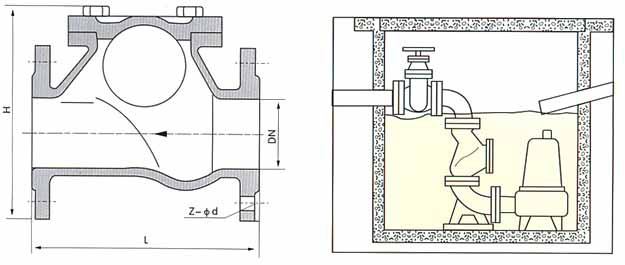

公称压力PN10（1.0MPa） |
||||
|
公称通径 |
结构长度 |
结构高度 |
螺栓 |
重量 |
|
DN（mm） |
L（mm） |
H（mm） |
Z-d |
（kg） |
|
DN50 |
180 |
185 |
4-18 |
|
|
DN65 |
200 |
210 |
4-18 |
|
|
DN80 |
260 |
245 |
4-18 |
|
|
DN100 |
300 |
280 |
8-18 |
|
|
DN125 |
350 |
335 |
8-18 |
|
|
DN150 |
400 |
400 |
8-22 |
|
|
DN200 |
500 |
495 |
8-22 |
|
|
DN250 |
600 |
600 |
12-22 |
|
|
DN300 |
700 |
715 |
12-22 |
|
|
DN350 |
800 |
820 |
16-22 |
|
窗体底端
HQ41X-10Q-16Q主要连接尺寸及重量
|
|
||||
|
公称压力PN16（1.6MPa） |
||||
|
公称通径 |
结构长度 |
结构高度 |
螺栓 |
重量 |
|
DN（mm） |
L（mm） |
H（mm） |
Z-d |
（kg） |
|
DN50 |
180 |
185 |
4-18 |
|
|
DN65 |
200 |
210 |
4-18 |
|
|
DN80 |
260 |
245 |
8-18 |
|
|
DN100 |
300 |
280 |
8-18 |
|
|
DN125 |
350 |
335 |
8-18 |
|
|
DN150 |
400 |
400 |
12-23 |
|
|
DN200 |
500 |
495 |
12-26 |
|
|
DN250 |
600 |
600 |
12-26 |
|
|
DN300 |
700 |
715 |
12-26 |
|
|
DN350 |
800 |
820 |
16-26 |
|
|
|
||||
