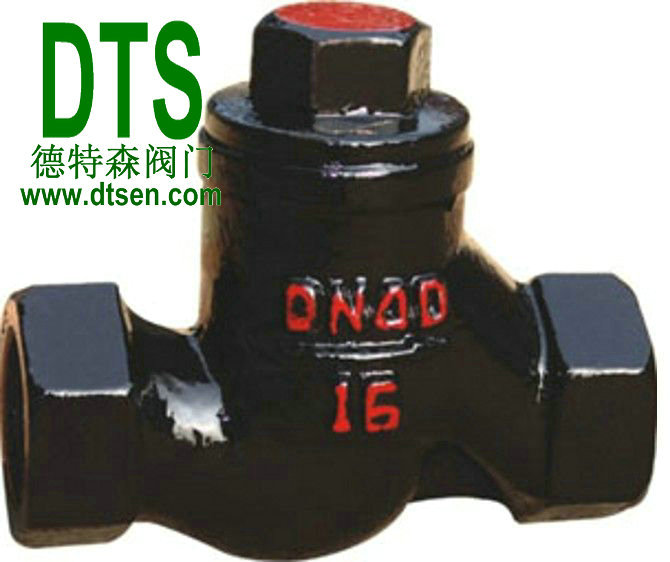

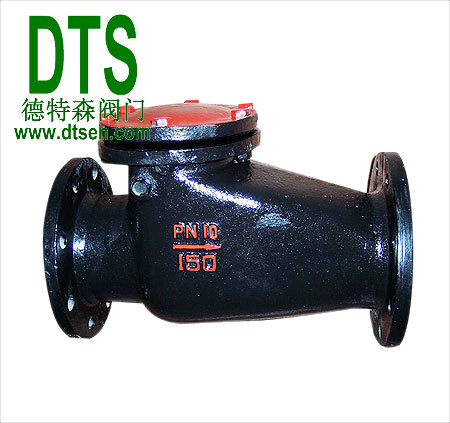

H44T旋启式止回阀，又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装。
H44T旋启式止回阀适于工作温度≤100℃的水、蒸汽介质的管路上，作防止介质逆流的单向启闭用。
1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20
3、阀瓣关闭快速，水锤压力小
4、水平或垂直管道均可使用，安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高
1、作用原理：通过汽缸塞的上下移动，协助阀瓣快速启闭以达到密封面
2、结构说明
3、结构形式：旋启式单阀瓣
4、驱动方式：对焊连接
5、连接形式：对焊连接
6、阀门的开启和关闭由气动装置来控制，加快阀门的开启和关闭速度
|
零件名称 |
材料 |
|
阀体、阀板、阀盖、摇杆 |
灰铸铁 |
|
销轴 |
不锈钢 |
|
密封圈 |
铜合金 |
|
垫片 |
橡胶石棉板 |
|
|
||||||||
|
公称通径 DN(mm) |
尺寸(mm) |
重量(kg) |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
||
|
DN80 |
310 |
195 |
160 |
135 |
22 |
4-18 |
161 |
39 |
|
DN100 |
350 |
215 |
180 |
155 |
22 |
8-18 |
178 |
50 |
|
DN150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
233 |
98 |
|
DN200 |
500 |
335 |
295 |
265 |
26 |
8-23 |
262 |
133 |
|
DN300 |
700 |
440 |
400 |
368 |
28 |
12-23 |
350 |
248 |
|
DN400-DN1200参数欢迎来电咨询 |
||||||||
