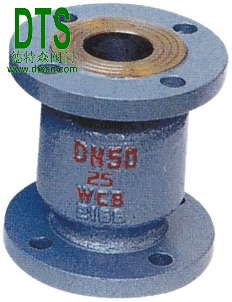

H42立式止回阀严格按 API6D、GB/T12235 标准设计制造,本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。H42N立式止回阀由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。立式止回阀广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
1、设计制造按12236—89
2、结构长度按SDV公司规定
3、法兰型式及尺寸JB／T79 94
4、阀门检查和试验按API STD 598
|
|
||||
|
公称压力PN16（1.6MPa） |
||||
|
公称通径 |
结构长度 |
法兰外径 |
螺栓 |
重量 |
|
DN（mm） |
H（mm） |
D（mm） |
Z-d |
（kg） |
|
DN15 |
105 |
95 |
4-14 |
- |
|
DN20 |
105 |
105 |
4-14 |
- |
|
DN25 |
105 |
115 |
4-14 |
- |
|
DN32 |
150 |
135 |
4-18 |
- |
|
DN40 |
160 |
145 |
4-18 |
- |
|
DN50 |
170 |
160 |
4-18 |
7.9 |
|
DN65 |
180 |
180 |
4-18 |
11 |
|
DN80 |
200 |
195 |
8-18 |
12 |
|
DN100 |
210 |
215 |
8-18 |
19.5 |
|
DN125 |
275 |
245 |
8-18 |
36 |
|
DN150 |
300 |
280 |
8-23 |
47 |
|
DN200 |
380 |
335 |
12-23 |
65 |
