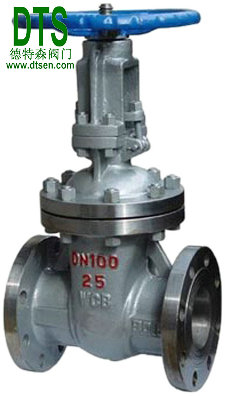

国标闸阀Z41H-25DN100用途

Z41国标手动法兰闸阀是一种最常见的启闭阀，利用闸板的上下工作来接通(全开)和截断(全关)管道中的流体介质。 此类闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。

国标闸阀Z41H-25DN100特点

1、流体阻力小，密封面受介质的冲刷和侵蚀小(闸板开启高度高)。

2、开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力。

3、形体简单，制造工艺性好，适用范围广。

国标闸阀Z41H-25DN100执行标准

国标闸阀Z41H-25DN100压力试验

国标闸阀Z41H-25DN100主要零件材料及性能

国标闸阀Z41H-25DN100主要外形结构图和连接尺寸表

PN25(2.5MPa）
DN	L	D	D1	D2	b	n-Φd	H	DO
DN15	130	95	65	45	16	4-Φ14	172	120
DN20	150	105	75	55	16	4-Φ14	191	140
DN25	160	115	85	65	16	4-Φ14	205	160
DN32	180	135	100	78	18	4-Φ18	270	180
DN40	200	145	110	85	18	4-Φ18	300	200
DN50	250	160	125	100	20	4-Φ18	357	240
DN65	265	180	145	120	22	8-Φ18	376	240
DN80	280	195	160	135	22	8-Φ18	434	280
DN100	300	230	190	160	24	8-Φ23	502	300
DN125	325	270	220	188	28	8-Φ25	613	320
DN150	350	300	250	218	30	8-Φ25	675	320
DN200	400	360	310	278	34	12-Φ25	819	400
DN250	450	425	370	332	36	12-Φ30	968	450
DN300	500	485	430	390	40	16-Φ30	1144	500
DN350	550	550	490	448	44	16-Φ34	1280	500
DN400	600	610	550	505	48	16-Φ34	1451	560
DN450	650	660	600	555	50	20-Φ34	1542	600
DN500	700	730	660	510	52	20-Φ41	1678	640
DN600	800	840	770	718	56	20-Φ41	1875	720
DN700	900	955	875	815	60	24-Φ28	2082	800
DN800	1000	1070	990	930	64	24-Φ28	2403	950
DN900	1100	1180	1090	1025	66	28-Φ54	2952	1000
DN1000	1200	1305	1210	1140	68	28-Φ58	3244	1000
