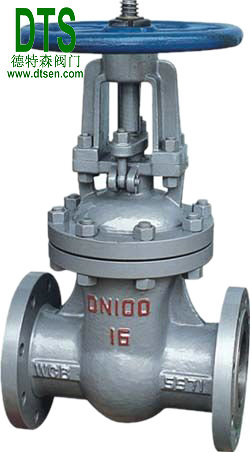

Z41国标手动法兰闸阀是一种最常见的启闭阀，利用闸板的上下工作来接通(全开)和截断(全关)管道中的流体介质。 此类闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。
1、流体阻力小，密封面受介质的冲刷和侵蚀小(闸板开启高度高)。
2、开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力。
3、形体简单，制造工艺性好，适用范围广。
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力温度 |
试验检验 |
|
GB12234 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
|
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
上密封试验 |
1.8 |
2.8 |
4.4 |
7.04 |
11.0 |
18.0 |
|
气密封试验 |
0.4-0.7 |
|||||
|
体盖板 |
阀 杆 |
密封面 |
垫 片 |
填 料 |
工作温度℃ |
适用介质 |
|
WCB |
2Cr13 |
13CrSTL本体材料尼龙 |
增强柔性石墨1Cr13/ |
柔性石墨增强柔性石墨 |
≤425 |
水、蒸汽、油品 |
|
WC1 |
38CrMoA125Cr2MoV |
≤450 |
||||
|
WC6 |
≤540 |
|||||
|
WC9 |
≤570 |
|||||
|
ZGCr5Mo |
≤540 |
|||||
|
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
≤200 |
销酸类 |
|||
|
ZG1Cr18Ni12Mo2Ti |
1C18Ni12Mo2Ti |
≤200 |
醋酸类 |
|
|
||||||||
|
PN16(1.6MPa） |
||||||||
|
DN |
L |
d |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
DN15 |
130 |
95 |
65 |
45 |
14 |
4-Φ14 |
170 |
120 |
|
DN20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
190 |
140 |
|
DN25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
205 |
160 |
|
DN32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
270 |
180 |
|
DN40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
310 |
200 |
|
DN50 |
250 |
160 |
125 |
100 |
16 |
4-Φ18 |
358 |
240 |
|
DN65 |
265 |
180 |
145 |
120 |
18 |
4-Φ18 |
373 |
240 |
|
DN80 |
280 |
195 |
160 |
135 |
20 |
8-Φ18 |
435 |
280 |
|
DN100 |
300 |
215 |
180 |
155 |
20 |
8-Φ18 |
500 |
300 |
|
DN125 |
325 |
245 |
210 |
185 |
22 |
8-Φ18 |
614 |
320 |
|
DN150 |
350 |
280 |
240 |
210 |
24 |
8-Φ23 |
674 |
320 |
|
DN200 |
400 |
335 |
295 |
265 |
26 |
12-Φ23 |
818 |
400 |
|
DN250 |
450 |
405 |
355 |
320 |
30 |
12-Φ25 |
969 |
450 |
|
DN300 |
500 |
460 |
410 |
375 |
30 |
12-Φ25 |
1145 |
500 |
|
DN350 |
550 |
520 |
470 |
435 |
34 |
16-Φ25 |
1280 |
500 |
|
DN400 |
600 |
580 |
525 |
485 |
36 |
16-Φ30 |
1452 |
560 |
|
DN450 |
650 |
640 |
585 |
545 |
40 |
20-Φ30 |
1541 |
600 |
|
DN500 |
700 |
705 |
650 |
608 |
44 |
20-Φ34 |
1676 |
640 |
|
DN600 |
800 |
840 |
770 |
718 |
48 |
20-Φ41 |
1874 |
720 |
|
DN700 |
900 |
910 |
840 |
788 |
50 |
24-Φ41 |
2083 |
800 |
|
DN800 |
1000 |
1020 |
950 |
898 |
52 |
24-Φ41 |
2400 |
950 |
|
DN900 |
1100 |
1120 |
1050 |
998 |
54 |
28-Φ41 |
2950 |
1000 |
|
DN1000 |
1200 |
1255 |
1170 |
1110 |
56 |
28-Φ48 |
3245 |
1000 |
