一、产品介绍：
全自动激光焊接机是应用激光器产生的波长为1064nm的脉冲激光经过扩束、反射、聚焦后辐射加工件表面，表面热量通过热传导向内部扩散，通过数字化精确控制激光脉冲的宽带、能量、峰值功率和重复频率等参数，使工件熔化，形成特定的熔池，从而实现对被加工件的激光焊接，完成传统工艺无法实现的精密焊接。
二、应用范围：
广泛应用于传感器、手机电池、高档卫浴、医疗器械、工艺礼品、钟表、电子元件、精密机械、电子通信等行业。
三、性能特点：
1）机器通过电脑编程，可完成自动或半自动的点焊、对接焊、叠焊、密封焊，针对复杂的平面直线、圆弧及任意轨迹的焊接。
2）焊缝质量高平整美观、无气孔;激光焊接机焊接频率最大可选用1-200Hz，线速度可达18mm/s，大大提高了焊接效率和焊缝质量。
3）配四维滚珠丝杠工作台，采用进口伺服控制系统，选配旋转工作台，可以焊圆柱形物体及各类形状的物
4）焊后材料韧性好、至少相当于母体材料。
5）电流波形任意调整，可根据焊材的不同设置不同的波形，使焊接参数和焊接要求相匹配，以达到最佳的焊接效果。
四、技术参数：
配置：
|
配置 \ 型号 |
NF-YAGW200ZD/W300ZD |
|
激光晶体 |
美国贰陆 |
|
激光腔体 |
英国摩根 |
|
软件 |
Hero laser system CNC2000 |
|
冷水机 |
恒温/循环 YONGXING 5 P |
|
工作台 |
XYZ自动调整 日本THK直线 400w 《日本松下伺服电机》精度高 |
|
旋转工装 |
Φ80 或Φ125 可选 |
|
CCD显示器 |
迈特 10X |
|
定位及遮光系统 |
标准配置 |
|
控制电脑 |
触摸屏控制和工业电脑 |
详细参数:
|
型号 |
NF-WA-200W |
NF-WA-300W |
|
激光工作质 |
ND: YAG |
ND: YAG |
|
额定输出率 |
200W |
300W |
|
最大输出率 |
240W |
350W |
|
激光波长 |
1064nm |
1064nm |
|
光点调节围 |
0. 1mm~2. 0mm(可调) |
0. 2mm~3. 0mm(可调) |
|
光点大小 |
0. 2~2. 0mm |
0. 3~3. 0mm |
|
脉冲宽度 |
0. 1ms~20ms |
0. 1ms~20ms |
|
最大焊接度 |
≤1mm |
≤2mm |
|
脉冲频率 |
≤200HZ |
≤200HZ |
|
整机功率 |
6KW |
12KW |
|
控制系统 |
LD-CNC2000 |
LD-CNC2000 |
|
瞄准定位 |
显微镜、CCD、红光 |
显微镜、CCD、红光 |
|
工作台行程 |
200*200mm至500*500mm |
200*200mm至500*500mm |
|
电力需求 |
220V/三相/50HZ/50A |
380V/三相/50HZ/50A |
|
主机系统寸 |
1600*600*1300mm |
1600*600*1300mm |
|
冷却系统寸 |
600*500*800mm |
600*500*800mm |

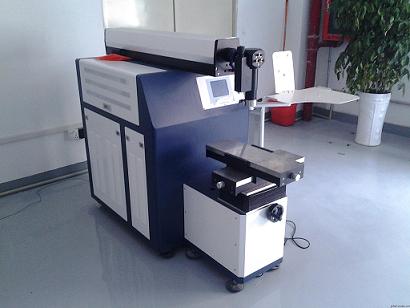

五、样品展示：
|
|
|
|
|
|
