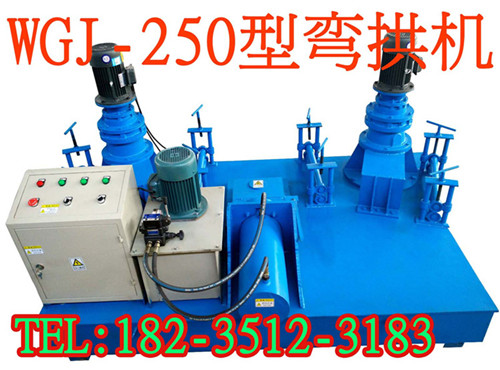

WGJ-250工字钢弯曲机（冷弯拱机）是我厂研发的新型全自动弯曲型钢产品。采用液压系统，具有传动平稳，压力大等特点，主要应用于隧道，地铁，水电站，地下洞室等工字钢，槽钢弯曲。 WGJ系列冷弯机是我厂自主研制的一种多功能型钢冷弯设备，国内首创。主要用于C型钢、工字钢、角钢、槽钢、道轨、方钢、钢管等型钢的拱形卷圆、变径、定角弯曲。采用数显编码器编程，使液压操纵系统定位准确，所弯型钢一次自动成型，效率高、操作方便。并且加工精度大，主要应用于隧道，地铁，水电站，地下洞室等。具有传动平稳，压力大等特点，采用编码器定位系统，能准确定位。

   1.特色用途

WGJ250型液压冷弯机是万泽锦达机械研制的新式全自动工字钢曲折设备。选用液压体系，具有传动平稳，压力大等特色，能精确定位，大幅度进步地道工字钢加工精度。万泽锦达WGJ250型液压冷弯机广泛应用于我国公路地道、铁路地道、地铁地道、水利水电引水涵洞、天然气管道、通讯管道、地下通道等工程的工字钢、槽钢和型钢的曲折。

   2.布局组成

    众腾液压冷弯机共由两套主电机及减速器组，自动滚轮。被迫滚轮及油泵电机，齿轮泵，溢流阀，电磁转向阀作业没缸组成的液压作业站等部件组成。

   3.作业原理

将工字钢放在冷弯机上，与减速股动的滚轮触摸后，将压紧手柄进给锁紧，发动电机油泵组，由电动油泵输出的高压溢流阀（可调整一切压力），进入集成块到电缆阀，有电液阀和动点开关（点进，点退）操控油缸作业，作业油缸推动，将工字钢与三个支撑游轮压紧并为发作曲折变形是时开端核算，油缸推动的长度进程为10mm-15mm,开主电机股动工字钢作业，重复操作，到达所需停止。

   4.曲折体系

自动滚轮，被迫滚轮选用特别资料，经全体热处理，削减游轮磨损，对工件无划伤，使用寿命更长。

WGJ250型液压冷弯机的液压体系选用领先液压元件，及其共同的液压体系描绘，增加了顶出反弹设备，使得顶出能有力，延伸使用寿命，防止常常修理。

 5.技术参数

  项目 单位 参数

液压系统压力 Mpa 16.5-25

油缸推进速度 mm/s 1-13

最小弯曲半径 m 1.1

主动滚轮转速 r/min 9

总功率 Kw 11.2

整机重量 Kg 2350

外形尺寸 M 2.4*1.5*1.4

WGJ--250 是本公司最新研制的全自动工字钢弯曲机，该机器力量大，结构强，维修方便，采用全拆装组合。凡本公司的产品一律实行三包：电动机包用一年，减速器包用一年，机器常年维付。保修期以外，厂方只收成本费.

机器  型号：WGJ--250型全自动工字钢冷弯机

电机功率：8.4KW

工字钢弯曲范围：14#-32#

外型尺寸：2.4×1.6×1.4M

   本弯曲机最小弯曲直径4米，能一次成型。第一根工字钢加工出来到位割掉，第二根用电焊焊牢固大约过1小时左右冷却后再弯曲加工，以免电焊接头段裂，接下去第三根、第四根......都不要动千斤顶，以此循环，直到工作完成。

WGJ-250全自动电液控制型冷弯机（冷弯拱机）是我公司自主研发的新型全自动型钢弯拱机产品。采用液压系统，具有传动平稳，压力大等特点，主要应用于隧道，地铁，水电站，地下洞室等工字钢，槽钢角钢U型钢等型材的弯曲。

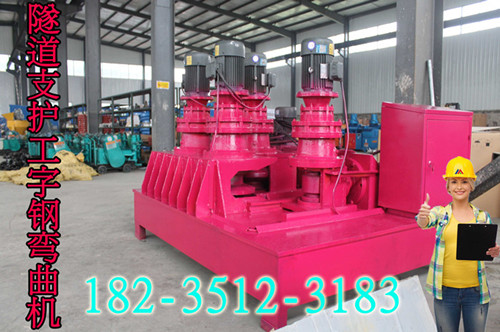

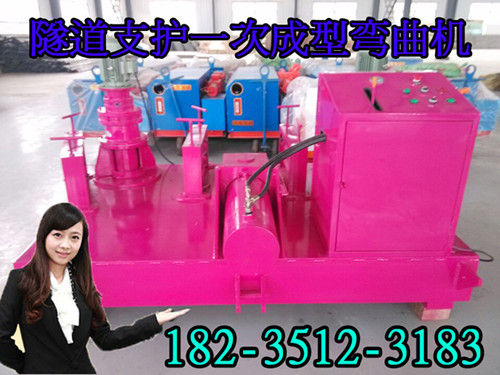

    WGJ-250全自动电液控制型冷弯机是隧道支护钢拱架加工制作的新型设备。它由底座、机械传动、冷弯系统、液压系统、电器控制系统和辅助系统等六大部分组成。工作时，将所需冷弯加工的型钢由辅助系统的门式托架推放在两主动滚轮之间，启动液压系统使液压缸推动燕尾槽和冷弯滚轮冷压型钢，待达到设计所需弧度时关闭液压系统，启动机械传动系统， 使主动滚轮转动并依靠摩擦力带动型钢平稳缓慢前行，从而实现连续冷弯作业。在冷弯结束时，关闭机械传动系统 ， 同时启动液压系统 ， 使液压缸收回。将冷弯型钢放置在辅助系统 的门式托架上即可。这种冷弯作业， 保证了材质的强度， 提高了支护钢拱架的质量，极大地提高了工效，操作简单、明了。冷弯机与压床相比，具有良好的工作性能。

    WGJ-250全自动电液控制型冷弯机主要参数:

可弯曲：10#-25#工字钢

外型尺寸：（长×宽×高）2.5m×2.0m×1.3m

总功率：10Kw  电压：380V

液压系统压力：20Mpa

油缸推进速度：1-13mm/s

主驱动轮转速：7r/min
