结构及工作原理：该设备由主电机、减速器、滚轮、油泵电机、齿轮油泵、溢流阀、电磁换向阀、工作油缸、顶轮及油箱等部件组成，参见电器原理图、液压原理图。工作原理：把工字钢放在冷弯机上，与减速器带动的滚轮接触后，将压紧手柄进给锁紧，启动电机油泵组，由电动油泵输出的高压油经溢流阀（可调整所需压力），进入聚成块到电液阀，有电液阀和点动开关（点进、点退）控制油缸工作，工作油缸推进，将工字钢与三个支撑滚轮压紧并未发生弯曲变形时开始计算，油缸再推进的长度进程为每次10mm-15mm，开主电机正转或反转，由主电机带动工字钢工作，反复操作，达到所需为止。
使用须知：设备安装在坚硬的基础面上，找正，以进给导轨面处于水平位置为准。工字钢必须在水平的工作台上（带有滚动的工作台）工作。使用前必须加油（减速器加30#机油，油箱加46#液压油），以后定期更换新油。
试机：为保证工作顺利，在开始工作前二定要把机器调试好；检查电源是否正常；检查电机油泵组是否正转；将压力表开关打开，溢流阀调压手轮松开；点动电机，检查旋转方向是否正确；检查电液阀和点动开关是否正常；一切准备工作无误后，启动电机，将油压调至10Mpa，试运行三分钟左右，如果运转正常，准备正式工作。
注意事项：正确使用设备，认真执行设备保养，遵守安全操作规程，是减少设备故障，延长设备使用寿命，保障安全生产的必要条件，因此设备的操作者及维修人员必须了解设备的结构、性能、维护保养方法和操作规程。
在油箱没有注入油前切勿启动电机。使用前首先检查油箱内的油是否加满，如不足应加满，以防油泵吸空。设备使用的液压油必须经过严格的过滤方可注入油箱，油箱在装油前必须清洗好，一般推荐使用46号抗磨液压油
本设备是用油为介质，必须做好油及本设备的清洁保养工作，以免淤塞或漏油影响使用效果。油液必须保持干净，第一次使用的时间不应超过两个月，更换时，应同时清洗过滤网和油箱，注意过滤网可放在煤油中冲洗，不能用硬刷子刷洗，如油液未变质，在经过过滤后仍可使用。
注意事项：1、经常检查设备需润滑处是否有堵塞现象。
2、每班工作结束后，请用收回油缸。
3、若长期不使用设备，则要在滑动处面上涂上防锈油。
WGJ-36/40型U型钢弯曲机（冷弯拱机）是我厂研发的新型全自动弯曲型钢产品。采用液压系统，具有传动平稳，压力大等特点，主要应用于煤矿巷道，隧道，地铁，水电站，地下洞室等工字钢，槽钢弯曲。

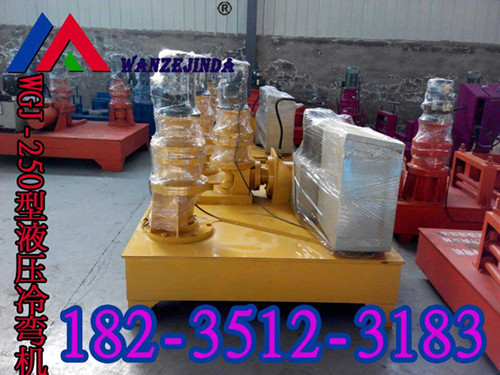

WGJ250系列弯拱机是一种多功能型钢冷弯设备，国内首创。主要用于C型钢、工字钢、角钢、槽钢、道轨、方钢、钢管等型钢的拱形卷圆、变径、定角弯曲。采用数显编码器编程，使液压操纵系统定位准确，所弯型钢一次自动成型，效率高、操作方便。

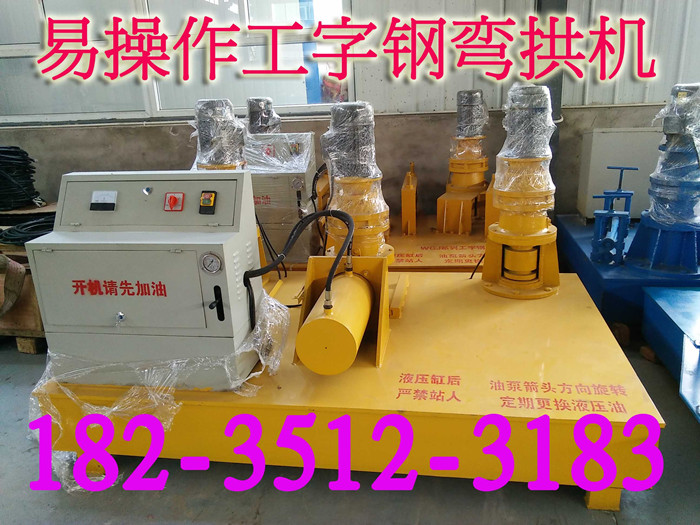

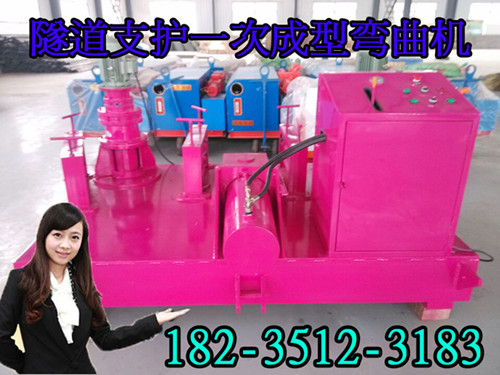

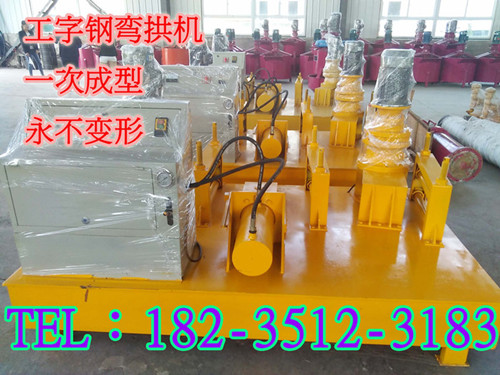

工字钢弯曲机（冷弯拱机）是新型全自动弯曲型钢产品。采用液压系统，具有传动平稳，压力大等特点，主要应用于隧道，地铁，水电站，地下洞室等工字钢，槽钢弯曲。冷弯机是隧道支护钢拱架加工制作的新型设备。它由底座、机械传动、冷弯系统、液压系统、电器控制系统和辅助系统等六大部分组成。
冷弯拱机主要参数:
外型尺寸：（长×宽×高）2.8m×2.0m×1.7m
总功率：12Kw 电压：380V说
液压系统压力：25Mpa
油缸推进速度：1-13mm/s
主驱动轮转速：7r/min
最小弯曲半径2m
