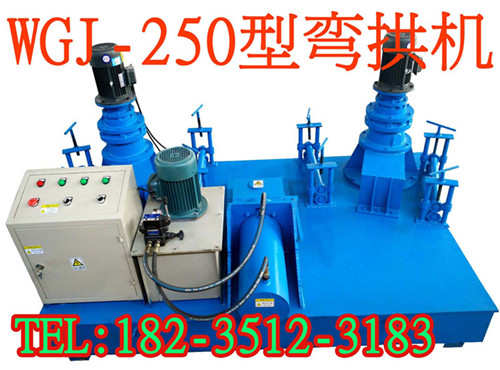

WGJ-250型液压弯曲机
特色用途
WGJ250型液压冷弯机是万泽锦达机械研制的新式全自动工字钢曲折设备。选用液压体系，具有传动平稳，压力大等特色，能精确定位，大幅度进步地道工字钢加工精度。万泽锦达WGJ250型液压冷弯机广泛应用于我国公路地道、铁路地道、地铁地道、水利水电引水涵洞、天然气管道、通讯管道、地下通道等工程的工字钢、槽钢和型钢的曲折。
布局组成
众腾液压冷弯机共由两套主电机及减速器组，自动滚轮。被迫滚轮及油泵电机，齿轮泵，溢流阀，电磁转向阀作业没缸组成的液压作业站等部件组成。
作业原理
将工字钢放在冷弯机上，与减速股动的滚轮触摸后，将压紧手柄进给锁紧，发动电机油泵组，由电动油泵输出的高压溢流阀（可调整一切压力），进入集成块到电缆阀，有电液阀和动点开关（点进，点退）操控油缸作业，作业油缸推动，将工字钢与三个支撑游轮压紧并为发作曲折变形是时开端核算，油缸推动的长度进程为10mm-15mm,开主电机股动工字钢作业，重复操作，到达所需停止。
曲折体系
自动滚轮，被迫滚轮选用特别资料，经全体热处理，削减游轮磨损，对工件无划伤，使用寿命更长。
WGJ250型液压冷弯机的液压体系选用领先液压元件，及其共同的液压体系描绘，增加了顶出反弹设备，使得顶出能有力，延伸使用寿命，防止常常修理。
技术参数
|
项目 |
单位 |
参数 |
|
液压系统压力 |
Mpa |
16.5-25 |
|
油缸推进速度 |
mm/s |
1-13 |
|
最小弯曲半径 |
m |
1.1 |
|
主动滚轮转速 |
r/min |
9 |
|
总功率 |
Kw |
11.2 |
|
整机重量 |
Kg |
2350 |
|
外形尺寸 |
M |
2.4*1.5*1.4 |
