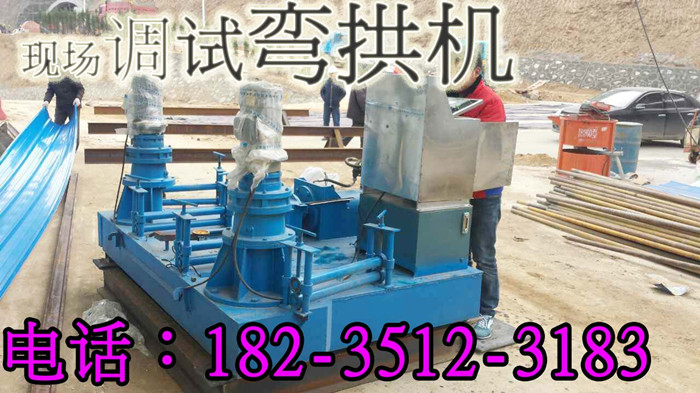

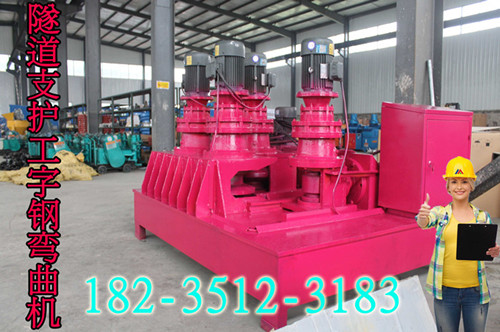

WGJ系列冷弯机是我厂自主研制的一种多功能型钢冷弯设备，国内首创。工字钢冷弯机设备由主电机、减速器、滚轮、油泵电机、齿轮油泵、溢流阀、电磁换向阀、作业油缸、顶轮及油箱等部件组成。构成简单，使用方便。售后问题很少，是我公司一款成熟技术产品。 主要用于C型钢、工字钢、H型钢、角钢、槽钢、道轨、方钢、钢管等型钢的拱形卷圆、变径、定角弯曲。采用数显编码器编程，使液压操纵系统定位准确，所弯型钢一次自动成型，效率高、操作方便。
· 工作原理：把工字钢放在冷弯机上，与减速器带动的滚轮接触后，将压紧手柄进给锁紧，启动电机油泵组，由电动油泵输出的高压油经溢流阀（可调整所需压力），进入聚成块到电液阀，有电液阀和点动开关（点进、点退）控制。
1.结构
该设备由主电机、减速器、滚轮、油泵电机、齿轮油泵、溢流阀、电磁换向阀、工作油缸、顶轮及油箱等部件组成，参见电器原理图、液压原理图。
2.试机
为保证工作顺利，在开始工作前二定要把机器调试好。
检查电源是否正常。
检查电机油泵组是否正转。
将压力表开关打开，溢流阀调压手轮松开。
点动电机，检查旋转方向是否正确。
检查电液阀和点动开关是否正常。
一切准备工作无误后，启动电机，将油压调至10Mpa，试运行三分钟左右，如果运转正常，准备正式工作。
3.使用须知
设备安装在坚硬的基础面上，找正，以进给导轨面处于水平位置为准。
工字钢必须在水平的工作台上（带有滚动的工作台）工作。
使用前必须加油（减速器加30#机油，油箱加46#液压油），以后定期更换新油。
4.注意事项
安全方面：双重自动关机系统，到达指定尺寸自动关机，红外线刹车系统，无料时自动关机。
主要技术参数：
型材规格 14-32工字钢
最小弯曲半径 ≥2m
油缸推拉速度 8-15mm/sec
主动轮转速 7-10r/min
液压系统动力 25mpa
总功率 11.9kw
整机质量 2380kg
弯拱机的运用办法：
1、运用弯拱机首要是接通电源，在控制面板上翻开钥匙开关，再按油泵发动，这样你就听到油泵的滚动声响了。（此刻机器不动作）
注意事项：
2、行程调理，弯拱机运用有必要要注意调理行程，在折弯前一定要试车。弯拱机上模下行至最底部时有必要保证有一个板厚的间隙。否则会对模具和机器形成损坏。行程的调理也是有电动快速调整和手动胃调。
3、折弯槽口挑选，通常要挑选板厚的8倍宽度的槽口。如折弯4mm的板料，需挑选32摆布的槽口。
4、后挡料调整通常都有电动快速调整和手动微调，办法同剪板机。
5、按下油压手柄开端折弯，弯拱机与剪板机不一样，能够随时松开，松开手柄弯拱机便停下，按下继续进行。
准确运用设备，认真执行设备养护，恪守安全操作规程，是削减设备毛病，延长设备运用寿命，保证安全出产的必要条件，因而设备的操作者及维修人员有必要了解设备的构造、功能、保护养护办法和操作规程。
在油箱没有注入油前切勿发动电机。运用前首要查看油箱内的油是不是加满，如缺乏应加满，以防油泵吸空。设备运用的液压油有必要通过严格的过滤方可注入油箱，油箱在装油前有必要清洗好，通常引荐运用46号抗磨液压油。
