概述

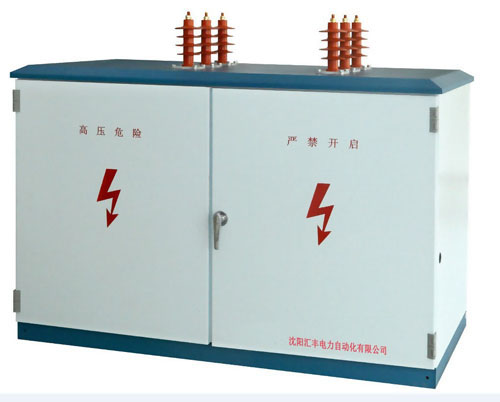

HPHVC型自动无功补偿装置可根据系统负荷无功变化自动补偿6～10kV系统所需的无功功率，提高系统的功率因数，减小系统的电压波动，稳定系统的电压，改善电能质量，降低线路的损耗。
HPHVC型自动无功补偿装置由高压控制系统、电容器组微机保护单元、电容器专用投切开关、避雷器、电流互感器、放电线圈、电容器、电抗器、柜体（框架或户外箱变）及其二次附件组成。
型号说明 ：
|
产品规格型号 |
装置的安装容量（kvar） |
分组数 |
各组容量 |
外型尺寸（mm） |
柜体数量 |
|
HPHVC10（6）-300/1-□6 |
300 |
1 |
300 |
1300×1500×2500 |
1 |
|
HPHVC10（6）-600/1-□6 |
600 |
1 |
600 |
1300×1500×2500 |
1 |
|
HPHVC10（6）-600/2-□6 |
600 |
2 |
300+300 |
1300×1500×2500 |
2 |
|
HPHVC10（6）-900/1-□6 |
900 |
1 |
900 |
1300×1500×2500 |
1 |
|
HPHVC10（6）-900/2-□6 |
900 |
2 |
300+600 |
1300×1500×2500 |
2 |
|
HPHVC10（6）-1200/2-□6 |
1200 |
2 |
600+600 |
1300×1500×2500 |
2 |
|
HPHVC10（6）-1200/3-□6 |
1200 |
3 |
300+300+600 |
1300×1500×2500 |
3 |
|
HPHVC10（6）-1500/2-□6 |
1500 |
2 |
600+900 |
1300×1500×2500 |
2 |
|
HPHVC10（6）-1500/3-□6 |
1500 |
3 |
300+600+600 |
1300×1500×2500 |
3 |
|
HPHVC10（6）-1800/2-□6 |
1800 |
2 |
600+1200 |
1300×1500×2500 |
2 |
|
HPHVC10（6）-1800/3-□6 |
1800 |
3 |
300+600+900 |
1300×1500×2500 |
3 |
|
HPHVC10（6）-2100/2-□6 |
2100 |
2 |
900+1200 |
1300×1500×2500 |
2 |
|
HPHVC10（6）-2100/3-□6 |
2100 |
3 |
300+600+1200 |
1300×1500×2500 |
3 |
|
HPHVC10（6）-2400/2-□6 |
2400 |
2 |
900+1500 |
1300×1500×2500 |
2 |
|
HPHVC10（6）-2400/3-□6 |
2400 |
3 |
600+900+900 |
1300×1500×2500 |
3 |
|
HPHVC10（6）-2700/2-□6 |
2700 |
2 |
900+1800 |
1300×1500×2500 |
2 |
|
HPHVC10（6）-2700/3-□6 |
2700 |
3 |
600+900+1200 |
1300×1500×2500 |
3 |
|
HPHVC10（6）-3000/3-□6 |
3000 |
3 |
1000+1000+1000 |
1300×1500×2500 |
3 |
|
HPHVC10（6）-3000/3-□6 |
3000 |
3 |
600+1200+1200 |
1300×1500×2500 |
3 |
|
HPHVC10（6）-3300/3-□6 |
3300 |
3 |
900+900+1500 |
1300×1500×2500 |
3 |
|
HPHVC10（6）-3300/3-□6 |
3300 |
3 |
600+1200+1500 |
1300×1500×2500 |
3 |
|
HPHVC10（6）-3600/3-□6 |
3600 |
3 |
900+1200+1500 |
1300×1500×2500 |
3 |
|
HPHVC10（6）-3600/3-□6 |
3600 |
3 |
1200+1200+1200 |
1300×1500×2500 |
3 |
|
HPHVC10（6）-3900/3-□6 |
3900 |
3 |
1200+1200+1500 |
1300×1500×2500 |
3 |
|
HPHVC10（6）-4200/3-□6 |
4200 |
3 |
1200+1500+1500 |
1300×1500×2500 |
3 |
|
HPHVC10（6）-4500/3-□6 |
4500 |
3 |
1500+1500+1500 |
1300×1500×2500 |
3 |
|
HPHVC10（6）-4500/4-□6 |
4500 |
4 |
600+1200+1200+1500 |
1300×1500×2500 |
4 |
|
HPHVC10（6）-4800/4-□6 |
4800 |
4 |
600+1200+1500+1500 |
1300×1500×2500 |
4 |
|
HPHVC10（6）-5100/4-□6 |
5100 |
4 |
900+1200+1500+1500 |
1300×1500×2500 |
4 |
|
HPHVC10（6）-5400/4-□6 |
5400 |
4 |
1200+1200+1500+1500 |
1300×1500×2500 |
4 |
|
HPHVC10（6）-5700/4-□6 |
5700 |
4 |
1200+1500+1500+1500 |
1300×1500×2500 |
4 |
|
HPHVC10（6）-6000/4-□6 |
6000 |
4 |
1500+1500+1500+1500 |
1300×1500×2500 |
4 |
