供应重力选矿机械粗砂选矿摇床 细砂选矿摇床 矿泥选矿摇床

  • 价 格: 面议 /
  • 供 应 地:江西省赣州市
  • 发布公司:江西省宏兴选矿设备制造有限公司
  • 产品型号:
  • 品 牌:
  • 发布日期:2015/9/21 15:52:17
  • 联系人QQ:3044279082 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


选矿摇床简介

选矿摇床用于选别细粒物料的重力选矿设备的摇床,主要用于2-0.02毫米矿砂及矿泥级别的铁、锰、金、钨、铅、锡、铬、钛、铋、钽等有色金属,黑色金属以及稀有贵金属矿物的粗选、精选、扫选等不同的选矿作业;另外,还有选别在4-0.02毫米的硫铁矿;适当改换床条型式后选别末煤和煤泥,以及分选其他具有足够比重差及粒度组成的混合物料,选别粗砂、细砂、矿泥等不同粒度的物料。

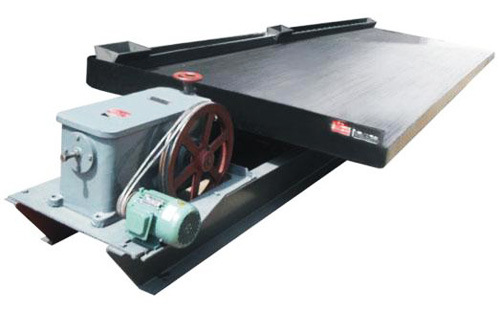

选矿摇床

结构组成及分类

选矿摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成床面的纵向。根据给矿位置的不同,摇床可分为右摇床及左摇床两种形式。右式摇床的给矿位置对于摇动机构来说在右边,左式摇床则给矿位置在左边。

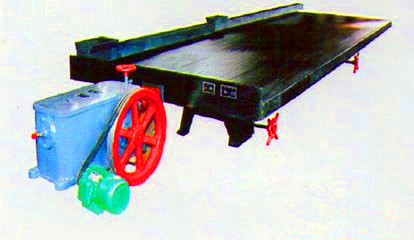

摇床2

工作原理

摇床的选矿工艺过程是在具有复条的倾斜床面上进行的,矿粒群从床面上角的给矿槽送入,同时由给水槽供给横向冲洗水,于是矿粒在重力,横向流水冲击力,床面作往复不对称运动所产生的惯性和摩擦力的作用下,按比重和粒度分层,并沿床面作纵向运动和沿倾斜床面作横向运动。因此,比重和粒度不同的矿粒沿着各自的运动方向逐渐由A边向B边呈扇形流下,分别从精矿端和尾矿侧的不同区排出,最后被分成精矿,中矿和尾矿。

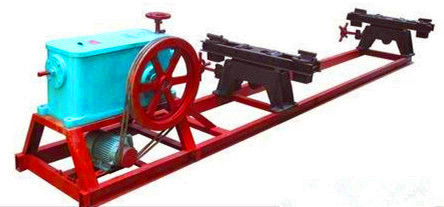

往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转摇杆随之作上、下 运动,摇杆向下运动时,肘板推动后轴和往复杆向后移动,弹簧受到压缩床面是通过联动座和往复杆相连的,所以此时亦使床面作后退运动,当摇杆向上运动时,由于受到弹簧的伸张力推动,床面随之向前运动。

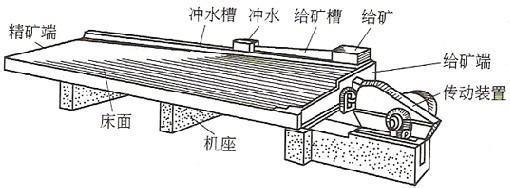

摇床结构图

技术参数

名 称
单 位
粗砂摇床
细砂摇床
矿泥摇床
台面尺寸
长度
MM
4450
4450
4450
传动端宽
MM
1855
1855
1855
精矿端宽
MM
1546
1546
1546
最大给矿粒度
MM
2
0.5
0.15
给矿量
T/d
30-60
10-20
15-25
给矿浓度
%
25-30
20-25
15-25
行程
MM
16-22
11-16
8-16
频率
F
15-48
48-53
50-57
台面清洗水量
T/d
80-150
30-60
10-17
横向坡度
2.5-4.5
1.5-3.5
1-2
纵向坡度
%
1.4
0.92
—-
台面尖灭角
32-42
40
42
选矿面积
—-
7.6
7.6
7.6
台面长度比
—-
2.6
2.6
2.6
电机功率
KW
1.1
1.1
1.1
