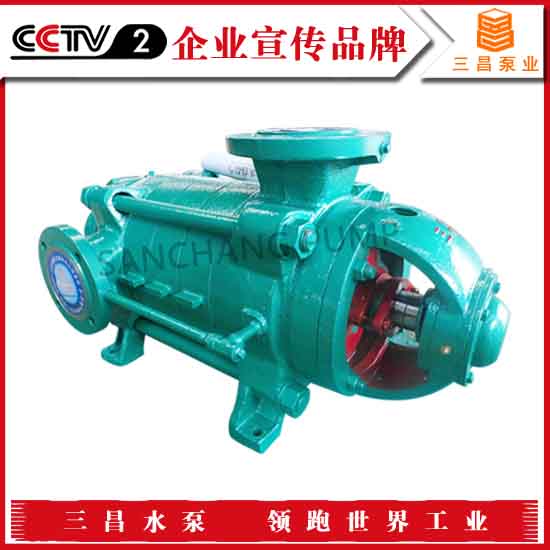

该系列泵系卧式单吸多级分段式离心泵，采用了国家推荐使用的高效节能产品的水 力模型，在行业内居于技术领先地位。具有效率高、性能范围广、运转安全和平稳、 噪音低、寿命长：安装维修方便等优点。我公司已通过IS09001∶2000质量体系认证， 产品的设计、生产与服务具有严格规范的控制体系，产品质量有充分保障。 供输送不含固体颗粒、温度为-20℃～1 05℃的腐蚀性液体，泵进口允许压力小于 0.6MPa。用户可根据输送介质的名称、浓度、比重、使用温度及泵进口压力等合理选 用泵的材质、密封形式、泵的结构和确定电机的容量等。另外，本公司能根据用户需 求实现该系列泵多出口的结构及功能。
结构特点 本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：
2.1定子部分 主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上
2.2转子部件 主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直 接联接。
为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。
2.3平衡机构 本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘 、平衡套和平衡挡套四个零件组成。
型号说明
例：DM120-50×9
DM—矿用多级离心泵
120—设计点流量为120m3/h
50—设计点单级扬程为50m
9—级数为9级
