法兰柱塞阀结构及特点

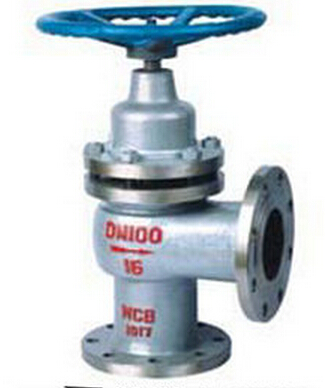

柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。
由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用。

法兰柱塞阀安装和维修

●本公司生产的柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
●本柱塞阀可在任意位置安装，介质流动方向见阀体一箭头所示。
●经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。
●在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用。

法兰柱塞阀的阀体材料

铸钢	铸铁	不铁钢	含钼不铁钢
WCB	HT200	CF8（304）	CF8M（316）

法兰柱塞阀的密封圈材料

上密封圈材料	下密封圈材料
四氟乙烯加柔性石墨（PTFE）	四氟乙烯加柔性石墨（PTFE）

法兰连接柱塞阀的主要结构尺寸

1.6MPa U41SM-16Z U41SM-16C U41SM-16P/R
公称通径 DN(mm		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
主要外形尺寸及连接尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787
	D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520
	D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470
	D2	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435
	b	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18	8-φ23	12-φ23	12-φ25	12-φ25	16-φ25
	H	133	140	165	180	200	226	267	300	340	388	410	498	580	985	110
重量	kg	3.6	4.5	6	8.8	12	16	22	30	42	62	88	155	240	330	540

2.5-MPa U41SM-25 U41SM-25P U41SM-25R
公称通径 DN(mm		l 15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
主要外形尺寸及连接尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787
	D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550
	D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490
	D2	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448
	b	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ23	8-φ25	8-φ25	12-φ25	12-φ30	16-φ30	16-φ34
	H	133	140	165	180	200	230	230	300	340	388	410	498	580	1000	1130
重量	kg	3.6	4 5	6	8.8	12	16	22	32	42	70	95	180	260	350	570

4.0-MPa U41SM-40 U41SM-40P U41SM-40R
公称通径DN(mm		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
主要形尺及连接尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787
	D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570
	D1	65	75	85	100	110	125	145	160	190	220	250	320	385	450	515
	D2	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465
	D6	40	51	58	66	76	88	110	121	150	176	204	260	313	364	422
	b	16	16	16	18	18	20	22	22	24	28	30	32	42	46	52
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ23	8-φ25	8-φ25	12-φ30	12-φ34	16-φ34	16-φ34
	H	133	140	165	180	200	230	267	300	340	388	410	498	580	1000	1130
重量	kg	3.6	4.5	6	8.8	12	16	22	32	42	70	95	180	260	480	690
