衬里旋塞阀概述：

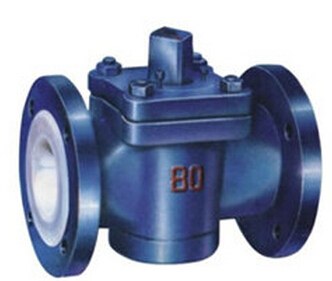

旋塞阀是用带通孔的塞体作启闭件，塞体随阀杆转动，以实现启闭动作的阀门。旋塞阀启闭迅速、流体阻力小。基本系列有衬里旋塞阀（全衬型）和衬套旋塞阀（半衬型）。旋塞阀多用于截断介质流动.

旋塞阀结构特点：
1、X43S型、X44S型属全衬里型，所有过流部件、阀体、塞子表面均衬有高分子材料满足各种工况需要。
2、X43F/P型、XD63F/R型、XC63F/R型属衬套型，特殊设计的阀座衬套（聚四氟乙烯或对位聚苯）与钢制塞体组成的密封副、塞子为不锈钢（不衬）。密封性能好、使用寿命长、自润滑、转动灵活。

旋塞阀主要零件材料 Main parts material：

零件名称 Part name	材质 Material
阀体Body	Cast steel /Cast iron lined with FEP
旋塞Plug	Cast steel/Cast iron lined with FEP
阀杆Stem	Stainless steel
阀盖Bonnet	Cast steel /Cast iron lined with FEP
调节螺丝Adjusting screw	Stainless steel
调节垫片Adjusting washer	Stainless steel+PTFE
手柄Lever	Cast steel

主要性能规范：

公称压力 Nominal pressure	试验压力 Test pressure		工作压力 working pressure	工作温度 working temperature
	强度	密度
10Kgf/Cm²	10Kgf/Cm²	15Kgf/Cm²	10Kgf/Cm²	-50_~120

主要外形尺寸及连接尺寸 Main outline dimensions and connection dimensions：

公称通径	长度	法兰外径(D)	螺孔中心圆直径(D1)	连接凸出部分直径	法兰厚度(b)	螺孔直径(d)	螺孔数量(Z)	重量(KG)
20	150	105	75	55	16	14	4	4
25	160	115	85	65	16	14	4	5
32	170	135	100	78	18	18	4	7
40	180	145	110	85	18	18	4	9
50	210	160	125	100	20	18	4	12
65	220	180	145	120	20	18	4	18
80	250	195	160	135	22	18	4	25
100	275	215	180	155	22	18	8	35
125	310	245	210	185	24	18	8	47
150	350	280	240	210	24	23	8	58

上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
