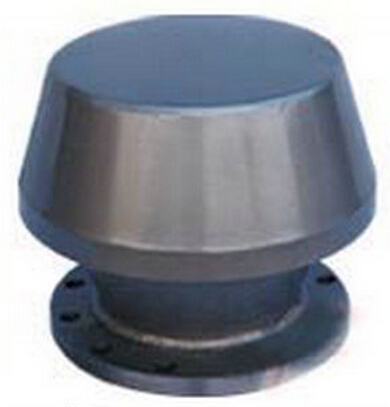

GHF-1型防火呼吸阀主要用途:
防火呼吸阀是装于油罐顶部，起减少罐内油品的蒸发损耗与控制罐内压力及防火安全作用。
操作压力
正压：＋180mm水柱负压：－30mm水柱
安装
将油罐顶呼吸阀①(如图示，下同)取下，然后将挡板②折叠从接合管③送入罐④内展平,而后将固定板盘置于接合管法兰的中心位置,把静电接地线⑤垫圈压在呼吸阀连接螺栓下方,然后将呼吸阀重新安装好即可。
1、呼吸阀挡板吊装于呼吸阀与油罐的接合管下方，以减少大呼吸过程中油气外溢的损失。
2、订货时请指明名称、规格、图号。罐顶接合管实际高度n。
主要外形与法兰连接尺寸
|
规格
|
图号
|
重 量
|
安装尺寸（毫米）
|
|
|
( Kg/台）
|
A
|
B
|
||
|
DN80
|
Fc1-80-00
|
≈2
|
?198
|
n＋常数
|
|
DN100
|
Fc1-100-00
|
≈3
|
?228
|
n＋常数
|
|
DN150
|
Fc1-150-00
|
≈5
|
?318
|
n＋常数
|
|
DN200
|
Fc1-200-00
|
≈8
|
?438
|
n＋常数
|
|
DN250
|
Fc1-250-00
|
≈11
|
?546
|
n＋常数
|
