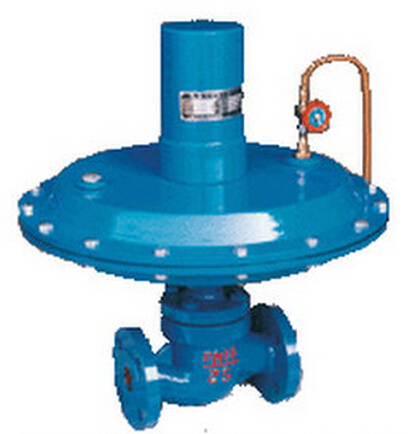

自力式微压调节阀概述

          ZZ（V、C）型直接作用式微压、差压调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到理想的然料条件：用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节：用于各种油品、化学品、液体储罐气封，部分场合可取代本厂的ZZDG型供氮调节阀和ZZDX型泄氮调节阀。当阀前压力较低时（如阀前压力小于0.2MPa）可取代本厂的ZZYP-（10-16）Ⅱ型指挥器操作型自力压力调节阀。

自力式微压调节阀型号

类别

型号

类别

型号

单座微压调节器

ZZVP-10～16B/K

单座微压调节器

ZZCP-10～16B/K

双座微压调节器

ZZVN-10～16B/K

双座微压调节器

ZZCN-10～16B/K

自力式微压调节阀主要技术参数

自力式微压调节阀主要性能指标

控制精度％

±15

允许泄
漏量

硬密封（L/H）

单座（Ⅳ级）：≤10^-4阀额定容量：双座（Ⅱ级）、≤5×10^-3×阀额定容量

软密封
（ml/min）

DN(mm)

20

25

32

40

50

65

80

100

125

150

200

0.15

0.3

0.45

0.6

0.9

1.7

4.0

6.75

自力式微压调节阀许用介质与温度的关系

公称通径（DN）

20

25

32

40

50

65

80

100

L

150

160

180

200

230

290

310

350

H

456

465

470

470

480

490

490

510

A

压力调节范围
（Kpa）

0.5～30

φ394

28～50

φ308

φ394

48～100

φ308

大约重量（Kg）

12

13

15

17

20

28

38

43

导压管接口螺纹

M16×15

自力式微压调节阀主要零件及推荐使用温度范围

零件名称

材料

温度范围

阀体、阀盖

HT200

-20～200℃

ZG230-450

-40～450℃

ZG1Cr18Ni9Ti

-250～550℃

ZG0Cr18Ni12Mo2Ti

-250～550℃

阀芯、阀座

1Cr18Ni9Ti

-250～550℃

0Cr18Ni12Mo2Ti

-250～550℃

填料

聚四氟乙烯

-40～200℃

柔情石墨

-40～350℃

膜片

丁晴橡胶夹增强涤沦织物

压缩弹簧

60Si2Mn

膜盖

A₃
