概述

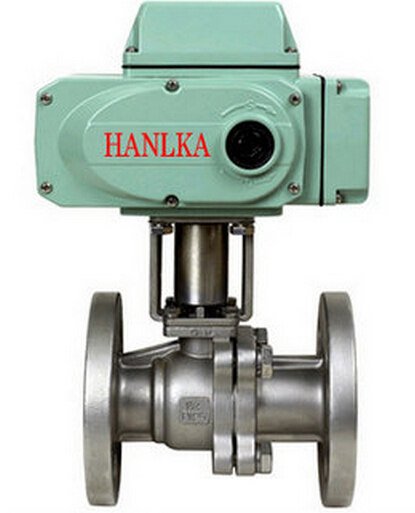

ZJKR、ZDJR系列电动O型调节阀是一种转为900的旋转类型调节阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，配用KDJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品机通常用于密封要求严格的场合，除控制气体、液体、蒸气介质外，还适宜控制污水和含有纤维杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

主要技术参数和性能指标

公称通径mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定流量系数Kv	17	33	62	95	146	323	350	439	810	1205	1912	3014	4306	6540	8750	11800
公称压力	PN1.6,6.4MPa
连接型式	法兰连接，按JB79-59标准
球阀转角	900
阀体材料	铸钢，铸不锈钢
适用温度℃	-40～+180（常温型）、-40～+450（中温型）
执行机构	DJK-Ⅱ、Ⅲ型PS AUTOMATION CMBH、LNAR-KOSO、Unic-Z电动执行机构
输入信号	0～10mA 4～20mA 1～5V DC
基本误差	≤全行程的±2.5％
回差	≤全行程的2.0％
死区	≤全行程的3.0％
泄漏量	软密封，JB/T7378-94表二的V级　硬密封，JB/T7378-94表2的IV级 JB/T7378-94标准表2见附表

外形及连接尺寸

ZKJR-16型

公称通径 DN	L	H1	H2	D	D1	n-d
25	150	470	58	115	85	4-18
32	165	490	68	135	100	4-18
40	180	500	73	145	110	4-18
50	200	620	80	160	125	4-18
65	220	630	90	180	145	4-18
80	240	650	98	195	160	8-18
100	280	685	120	215	180	8-18
125	320	730	140	245	210	8-18
150	360	880	167	280	240	8-23
200	450	970	210	335	295	12-23
250	600	1020	335	405	355	12-25
300	700	1310	385	460	410	12-25
350	800	1355	420	520	470	16-25
400	900	1405	470	580	525	16-30

	L	H1	H2	D	D1	n-d
15	130	460	53	105	75	4-14
20	140	465	63	125	90	4-18
25	150	470	68	135	100	4-18
32	165	490	75	150	110	4-23
40	180	500	83	165	125	4-23
50	200	620	88	175	135	4-23
65	220	646	100	200	160	8-23
80	240	781	105	210	170	8-23
100	280	804	153	250	200	8-25
125	320	925	186	295	240	8-30
150	360	955	211	320	280	8-34
200	450	1070	235	405	345	12-34
250	600	1280	335	470	400	12-41
300	700	1330	390	530	460	16-41
350	800	1375	425	595	525	16-41
400	900	1425	498	670	585	16-48

电子式内伺服ZDJR-16型

公称通径 DN	PS ATUOMATION CMBH			LNAR-KOSK			Unic-Z
公称通径 DN	H1	L1	L2	H1	L1	L2	H1	L1	L2
25	358	182	90	291	56	225	247	98	110
32	376	182	90	309	56	225	265	98	110
40	384	182	90	317	56	225	273	98	110
50	443	182	90	376	56	225	332	98	110
65	531	210	105	426	56	255	342	123	133
80	561	210	105	441	56	255	357	123	133
100	654	252	131	461	56	255	379	123	133
125	701	252	131	560	68	270	426	123	133
150	721	252	131	580	68	270
200	791	252	131	705	80	335
250
300
350
400

订货须知

订货时请注明：

1、产品型号 2、公称通径、压力　3、输入信号　4、阀体和阀内组件材料　5、适用温度　6、连接型号　7、是否带附件\

上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
