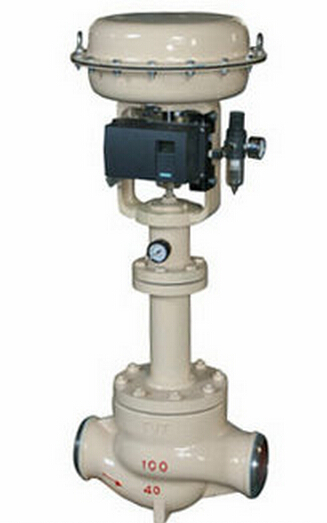

技术参数和性能指标
阀体型：式直通单座铸造球形阀
公称通径：40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接：嵌接焊SW（40～50mm）、对接焊BW（65～200mm）、材料铸钢（ZG230-450）
铸不锈钢;（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上阀盖:常温型（P）：-17～+230℃ 伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）：-100～-45℃ 伸长Ⅲ型（EⅢ）：-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式螺栓压紧式
填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件：
阀芯型式单座套筒式柱塞型阀芯
套筒形式分离式套筒：
材料不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构：
型式HA多弹簧薄膜执行机构
膜片材料丁睛橡胶夹尼龙布
弹簧范围20～100、80～240kPa
供气压力140～400kPa
气源接口Rc 1 4
环境温度-30～+70℃
注：该阀也可配用VA5或VA6和LVP型执行机构。
阀作用型式：气—关式或气—开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能:
泄 漏 量金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ级
软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ级
回差带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
可调范围:50：1
订货须知
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料
6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件
