产品概述：

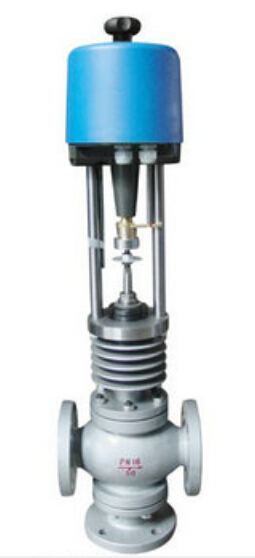

ZAZQ、ZAZX型电动三通合流、分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0～10或4～20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。
本系列产品口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃，控制信号为0～10或4～20mA.DC。配用不同的执行机构可分为普通型和电子型两种。
产品特点：
流体对阀芯作用方向都处于流开状态，故工作稳定性好。
·除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
·伺服放大器采用深度动态负反馈，可提高调节精度。
·电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
·节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。
·波纹管密封型对移动的阀杆形成完全的密封，堵绝流体外漏。
零件资料：
阀体、阀盖：HT200、ZG230～450ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti司太莱合金堆焊
填料：聚四氟乙烯
推杆、衬套：2Cr13
技术参数：
| 公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数 KV | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
| 分流 |
|
|
|
|
|
85 | 135 | 210 | 340 | 535 | |
| 额定行程 (mm) | 16 | 25 | 40 | 60 |
|
||||||
| 流量特性 | 直线 抛物线 |
|
|||||||||
| 工作温度 (℃) |
普通型：铸铁： -20～200、铸钢：-40～250、铸不锈钢：-60～250 散热型：铸钢： -40～450、铸不锈钢：-60～450 |
|
|||||||||
| 介质温度 (℃) | 200以下(对合流阀而言) |
|
|||||||||
| 固有可调比 R | 30 |
|
|||||||||
| 公称压力 PN(MPa) | 1.0 1.6 4.0 6.4 |
|
|||||||||
| 允许泄漏量 | 硬密封：Ⅳ级 软密封：VI级 |
|
|||||||||
| 作用方式 | 电开、电关 |
|
|||||||||
| 信号范围 (mA.DC) | 0～10 4～20 |
|
|||||||||
| 电源电压 | 220V、50H Z 380V、50H Z 24V、AC/DC |
|
|||||||||
| 环境温度 (℃) | 伺服放大器： 5～45 执行机构：-10～55 |
|
|||||||||
|
全行程时间 S |
普通型 | 12.5 | 20 | 32 | 48 |
|
|||||
| 电子型 | 30 | 30 | 48 | 60 |
|
||||||
| 消耗功率 (W) | 普通型 | 28 | 35 |
|
|||||||
| 电子型 | 6 | 15 | 25 | 40 |
|
||||||
连接标准：
◆连接尺寸及标准：
·法兰标准：铸铁法兰按GB4216.5-84 铸钢法兰按GB9113-88，JB/T79-94
·法兰密封面型：PN10、PN16为凸面 PN40、PN64为凹凸面、阀体为凹面
·结构长度：GB12221-89
·夹套保温型夹套载热体接口：对焊ф18X4
* 阀体法兰及法兰端面距离可以按用户指定的标准制造。
如ANSI、JIS、JPI等标准。
◆ 订货须知：
订货时请用户提供以下资料：
·调节阀名称、型号
·公称通径(mm)
·公称压力(MPa)
·额定流量系数(KV)
·固有流量特性
·介质名称、阀前后压力、温度、流量等
·整机作用方式(电开、电关)及输入信号
·阀体、阀内件及填料材质
·附件(操作器、伺服放大器等)
·其他特殊要求
