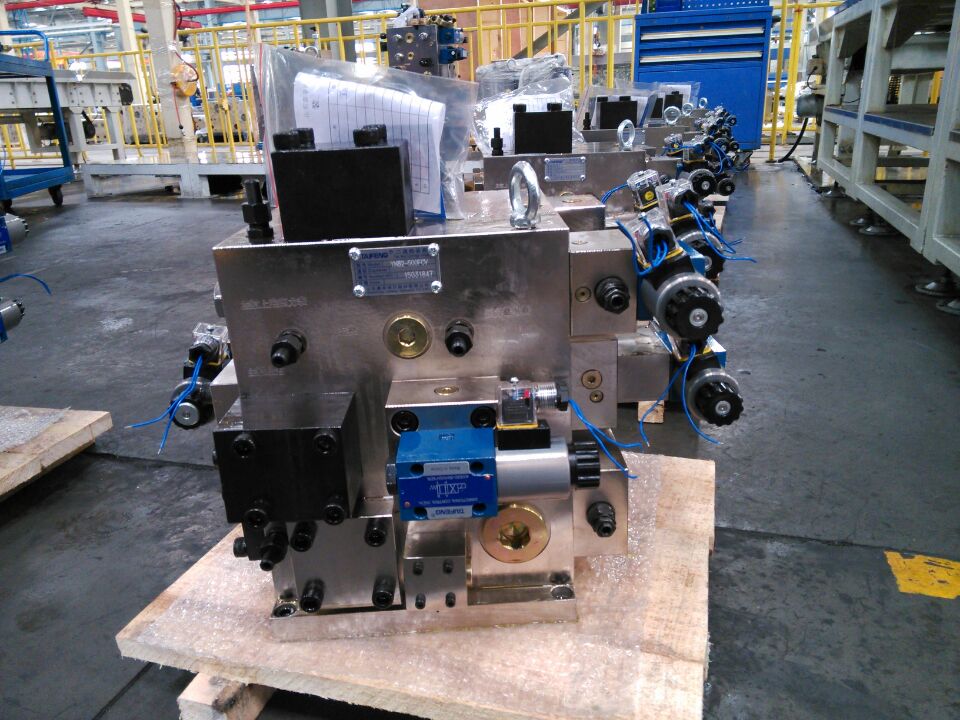

液压集成系统 插装阀阀组
山东泰丰液压二通插装阀由插装件、控制盖板、集成块体和先导控制阀四部分构成。
一、插装件：由阀芯、阀套、弹簧以及密封件等组成，可以是锥阀结构，也可以是滑阀结构。主要功能是控制主油路中的油液方向、压力和流量。具有五种面积比、六种弹簧刚度。
二、 控制盖板：用作固定插装件，加工有先导控制油道，内装各种微型元件，与先导控制阀组合后可以控制插装件的工作状态；控制盖板内还配置一个或多个阻尼螺塞，用以调整插装件的响应时间。控制盖板分为三大类:方向、压力和流量；当具有两种以上功能时，称为复合控制盖板。
三、先导控制阀：采用小通径电磁滑阀或球阀，采用电信号(或其它适当信号)控制插装阀的启闭，从而实现各种功能回路。
四、集成阀块体：各种形式的插装件均要安装在符合DIN24342或ISO7368或GB2877的安装孔内，阀块按回路要求加工多个安装孔，主级及先导油路通道，用来配装所要求的插装件、控制盖板与先导控制阀件，从而构成液压系统。
通径和流量范围
|
公称通径 |
mm |
16 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
|
流量范围（L/min） |
△P≤5bar |
180 |
400 |
600 |
1000 |
1500 |
2000 |
4000 |
7000 |
11500 |
18000 |
|
△P≤2bar |
100 |
200 |
400 |
500 |
1000 |
1500 |
2000 |
3500 |
5000 |
8000 |
可根据客户实际需要和要求选型，设计图纸、加工、生产；也可来图加工。
山东泰丰液压主要产品有：YN32/YX32/YT32系列锻压机用液压系统、QC12Y系列剪板机用插装阀阀组、WC67Y系列折弯机用阀组，TLFA系列控制盖板，TLC系列液压插件，CF、TCF系列充液阀，4WE型号电磁阀，40T-1200T折弯机油缸、剪板机油缸。常规产品皆备有现货，也跟根据客户要求设计、加工、来图加工。
欢迎您来电垂询，来厂参观！
