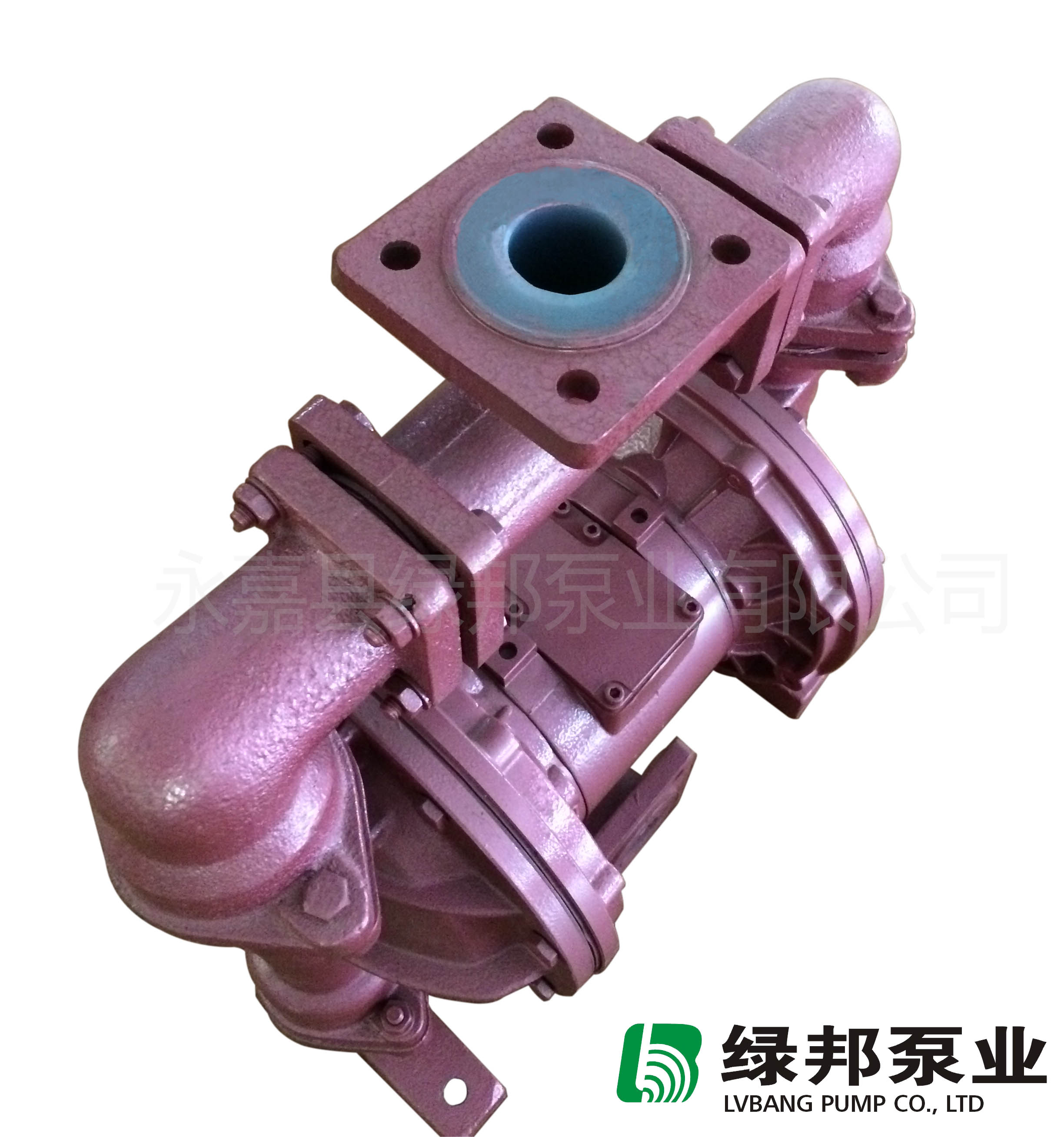

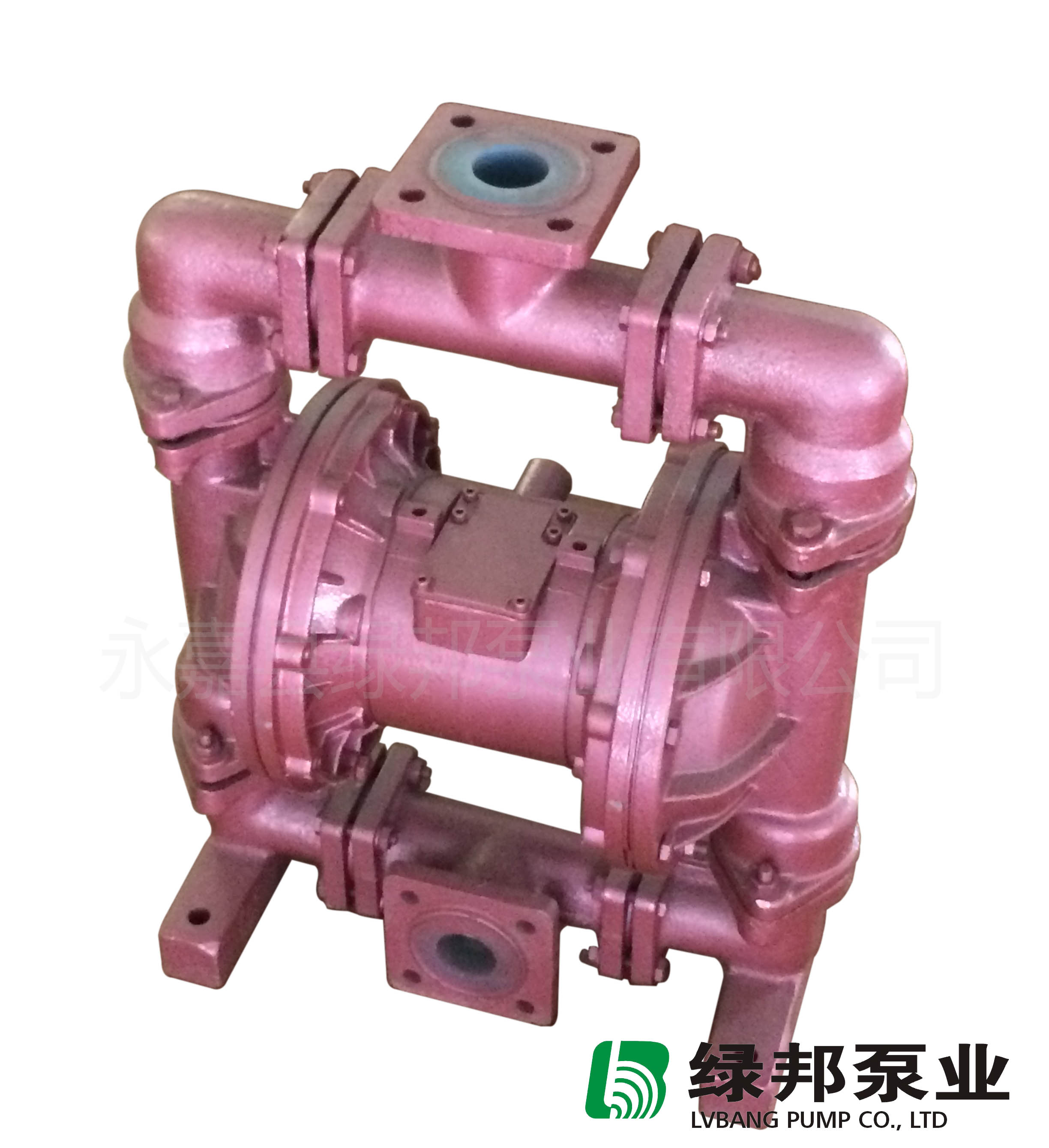

QBK-25CF全衬氟气动隔膜泵将氟塑料气动隔膜泵与金属气动隔膜泵巧妙的结合在一起，使产品既具塑料泵的耐腐蚀性能，有具有金属泵的物理性能。衬氟气动隔膜泵过流部件内衬衬采用聚四氟乙烯，可适用于输送几乎所有的强酸、强碱、有机溶剂，外壳采用优质铸铁，坚固耐用。该泵不需灌引水，既能抽送流动的液体，又能输送一些是易流动的介质，吸程高、扬程可调（0-50米）气源压力只须大于1kg/cm2即能工作，绝对防火防爆，具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点。
绿邦泵业QBY-25/QBK-25全衬氟气动隔膜泵的标准配置：泵（1台），气源接口（1个），消声器（1个），说明书（1份），合格证，泵铭牌；
外包装：木箱包装。
二、QBK-25CF全衬氟气动隔膜泵使用条件
1.使用温度≤120℃
2.洁净的压缩空气，进气压力≤7bar
3.最大通过颗粒2.5mm
三、QBK-25全衬氟气动隔膜泵型号意义：
|
例如 |
QBK-25CF |
||
|
QBK |
第三代气动隔膜泵代号 |
65 |
泵进出口径为65mm |
| CF | 过流部件全衬氟 |
|
|
四、气动隔膜泵性能参数
| 型号 |
流量 (m3/h) |
扬程 (m) |
出口 压力 (㎏f/cm2) |
吸程 (m) |
最大允许 颗粒直径 (mm) |
最大供 气压力 (㎏f/cm2) |
最大空气 消耗量 (m3/min) |
材 料 | ||||
| 铝 ZL104 |
不锈钢 1Cr18 Ni9Ti |
铸铁 HT200 |
增强 聚丙烯 |
过滤部 分衬氟 |
||||||||
| QBY-10 | 0～0.8 | 0～50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | / | / |
| QBY-15 | 0～1 | 0～50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | / | / |
| QBY-25 | 0～2.4 | 0～50 | 6 | 7 | 2.5 | 7 | 0.6 | ★ | ★ | ★ | ★ | ★ |
| QBY-40 | 0～8 | 0～50 | 6 | 7 | 4.5 | 7 | 0.6 | ★ | ★ | ★ | ★ | ★ |
| QBY-50 | 0～12 | 0～50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | / | ★ |
| QBY-65 | 0～16 | 0～50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | / | ★ |
| QBY-80 | 0～24 | 0～50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / | ★ |
| QBY-100 | 0～30 | 0～50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / | ★ |
Note: ★=有 /=无
绿邦泵业隔膜泵密封球，隔膜片规格表：
|
气动隔膜泵型号 |
密封球直径 （mm） |
隔膜片直径 （mm） |
|---|---|---|
|
QBY-10 QBY-15 |
16 |
139 |
|
QBY/K-25 QBY/K-40 |
39 |
228 |
|
QBY/K-50 QBY/K-65 |
57 |
340 |
|
QBY/K-80 QBY/K-100 |
68 |
452 |
QBY，QBK气动隔膜泵 安装方式图1
将液体从A容器抽送到B容器可用此法。
1、产品名称与型号，管道口径，使用扬程（m），使用的吸程（m），使用的介质名称、比重、粘度、腐蚀性、毒性。
2、若已经由设计单位选定我公司的型号，请按型号直接向绿邦泵业销售部订购。
注：请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的最高效率。
绿邦泵业其它气动隔膜泵：
气动隔膜泵系列产品有：铸铁气动隔膜泵，铝合金气动隔膜泵，不锈钢气动隔膜泵，PP材质气动隔膜泵
