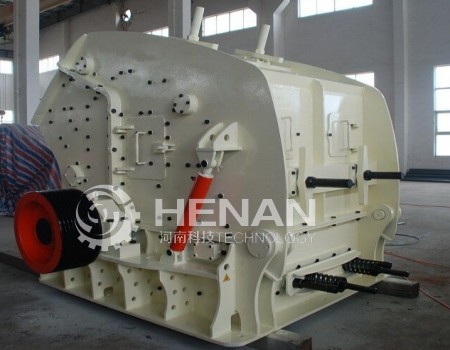

PF系列反击式破碎机分为二腔和三腔两个系列，能处理边长不超过500mm、抗压强度不超过250MPa的各种粗、中、细物料（花岗岩、石灰石、混凝土等）。工作时，在电机带动下，转子高速旋转，物料进入后与转子上的钣锤撞击破碎，然后被反击到衬板上再次破碎，最后经出料口排出。
反击式破碎机产品优势：
1、具有过料、过铁保护功能，有效保护设备。
2、具有产品粒度调整功能。
3、液压、拉杆两种启盖方式，有效减低劳动强度。
4、采用独特锲块钣锤锁紧机构，调整钣锤方便快捷。
5、钣锤设计，可双面使用，有效降低生产成本。
6、三腔设计，满足不同客户需求。
7、无键连接，机器运转更加稳定。
反击式破碎机工作原理：
本机器是一种利用冲击能来破碎物料的破碎机械。当物料进入板锤作用区时，收到板锤的高速冲击使被破碎物不断被抛向安装在转子上方的反击装置上破碎，然后又从反击衬板上弹回到板锤作用区重新破碎。此过程重复进行，直到物料被破碎至所需粒度，由机器下部排出为止。调整反击架与转子架之间的间隙可达到改变物料出料粒度和物料形状的目的。
反击式破碎机工作示意图：
PF反击式破碎机技术参数：
| 型号 | 规格(mm) | 进料口尺寸(mm) | 最大进料粒度(mm) | 生产能力(t/h) | 电动机型号 | 电机功率(kw) | 重量(t) | 外型尺寸长×宽×高 (mm) |
| PF-1007 | Φ1000×700 | 400×730 | 300 | 35-50 | Y250M-6 | 37 | 9.5 | 1800×1600×1800 |
| PF-1010 | Φ1000×1050 | 400×1080 | 350 | 50-80 | Y315S-6 | 75 | 14 | 2340×2007×2500 |
| PF-1210 | Φ1250×1050 | 400×1080 | 350 | 70-120 | Y315L1-6 | 110 | 17 | 2582×2053×2809 |
| PF-1212 | Φ1250×1200 | 400×1250 | 350 | 70-140 | Y315L2-6 | 132 | 17.5 | 2582×2203×2809 |
| PF-1214 | Φ1250×1400 | 400×1430 | 350 | 80-160 | Y315L2-6 | 132 | 22 | 2582×2403×2809 |
| PF-1315 | Φ1300×1500 | 680×1520 | 350 | 90-220 | Y2-355M2-6 | 200 | 26 | 2930×2761×3053 |
| PF-1320 | Φ1300×2000 | 680×1570 | 350 | 110-350 | Y2-355M2-6 | 280 | 28 | 3340×2950×3000 |
三腔反击破规格与性能参数表：
| 型号 | 规格(mm) | 进料口尺寸(mm) | 最大进料粒度(mm) | 生产能力(t/h) | 电动机型号 | 电机功率(kw) | 重量(t) | 外型尺寸长×宽×高 (mm) |
| PFV-1007 | Φ1000×700 | 400×730 | 300 | 25-45 | Y250M-6 | 55 | 10.5 | 1800×1600×1800 |
| PFV-1010 | Φ1000×1050 | 400×1080 | 350 | 35-60 | Y315S-6 | 75 | 14.8 | 2340×2007×2500 |
| PFV-1210 | Φ1250×1050 | 400×1080 | 350 | 45-100 | Y315L1-6 | 110 | 18 | 2582×2053×2809 |
| PFV-1214 | Φ1250×1400 | 400×1430 | 350 | 60-140 | Y315L2-6 | 132 | 23.5 | 2582×2403×2809 |
| PFV-1315 | Φ1300×1500 | 565×1600 | 350 | 70-180 | Y2-355M2-6 | 200 | 28 | 2996×2701×2472 |
| PFV-1320 | Φ1300×2000 | 496×2100 | 350 | 110-300 | Y2-355M2-6 | 280 | 30 | 3308×3205×2613 |
