球阀结构原理：

Q681F气动快装球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。气动快装球阀主要特点是本身结构紧凑，易于操作和维护，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。台臣Q681F气动快装球阀皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理。阀体采用不锈钢精制而成；流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻；密封面采用的全包PTFE没有死角，保证卫生且容易清洗；两端为卡箍连接方便拆卸、清洗、维修。

Q681F气动快装球阀由不锈钢三片式快装球阀和气动执行器（GT/AT型）组成，气动快装球阀安装快捷简单，而且流体阻力小、体积小、重量轻；紧密可靠等优点。气动快装球阀具有结构简单、造型美观、装拆快捷，开关迅速，操作灵活，流体阻力小，使用安全可靠等优点。阀门可配气动执行器及电动执行器。全部钢件采用耐酸不锈钢材料，密封件采用食品硅橡胶或聚四氟乙烯材料，符合食品卫生规范。气动快装球阀应用范围：食品、饮料、制药、乳制品、啤酒以及精细化工，可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽其它就地清洗的需要。

气动快装球阀技术参数：

公称通径：DN15-50mm;

公称压力：PN1.0 MPa;

介质温度：-10℃~+180℃;

阀体材质：不锈钢304、316、316L;

密封材料：聚四氟乙烯;

连接形式：快装式(卡箍式)、焊接式、螺纹式;

适用介质：啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等;

执行器型号：GT、SR、ST、AT系列单(双)作用气动执行器;

执行机构外壳：铝合金;

供气压力：0.4～0.7MPa;

气源接口：G1/4"、G1/8"、G3/8"、G1/2";

环境温度：-20～+90℃;

单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC);

双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL);

气动三片式快装球阀气动附件说明：电磁阀，气源三联件，定位置器，限位开关，手动装置等这些为可选项，客户可根据自己工况要求进行选择（防爆型或者普通型）。

相关产品：气动法兰球阀、气动内螺纹球阀、电动球阀

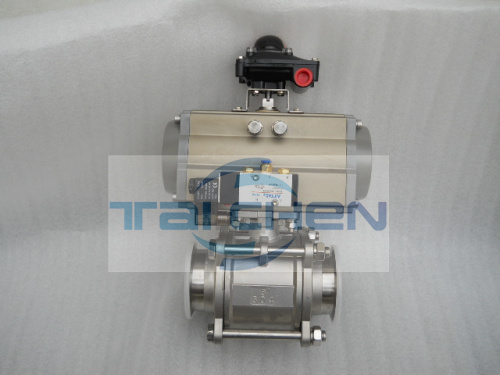

Q681F气动快装球阀
