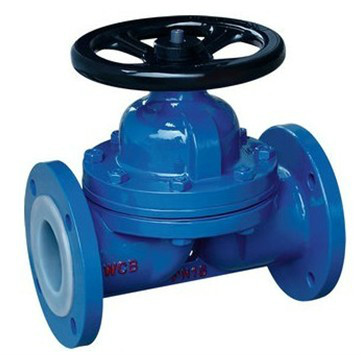

衬氟隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。
衬氟隔膜阀主要性能
工作介质：气，水，油；
工作温度：-30℃～＋150℃；
主体材料：碳钢
适用介质：腐蚀性
公称通径：DN15-DN400 mm
连接形式：法兰
产品型号：G41FS G41F46
衬氟隔膜阀特点如下：
最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。
1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。
2、受隔膜材料限制，衬氟隔膜阀适用于低压和温度相对不高的场合。
3、隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
4.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用
隔膜阀是在1.3×10-5～2.5X106Pa的流体系统中用来开启或隔断气流的阀门。
衬氟隔膜阀原理：
以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。特点：结构紧凑、简单、体积小，外形美观；开关有导向，运动平稳；关闭力矩小，寿命长，≥30万次；膜片压紧可自动调整，受压均匀，密封可靠；膜片装入阀芯采用推入式，更换方便；
衬氟隔膜阀：
1.本阀由阀体、阀盖、阀杆、阀瓣、隔膜、其它驱动零件等组成。
2.阀门的启闭是由电动装置的连接轴驱动阀杆螺母，使阀杆作轴向运动时，带动阀瓣升降而达到的。
3.当电源发生故障而中断时，且阀门急需启闭的紧急状况下，首先应将“手—电动切换手柄”转换至刻有手动标记的位置上，然后可通过旋转手轮使闪门启闭。当顺时针方向旋转时，阀门即可关闭；反之则开启。
4.当需恢复电动操作时，必须将“切换手柄”转换至刻有电动标记的位置上，方可进行电动操作
隔膜阀简介：隔膜阀（diaphragm valve）的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，达到控制管道启闭的目的。隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构并且不会产生介质外漏，隔膜阀有以下特点：
1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。
2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合（一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用）。
隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
一、常州北泽阀门有限公司可生产以下隔膜阀：
1、手动隔膜阀：
G41J-10/G41F-10/G45J-10/G46J-10/G45F-10/G46F-10/G41F-10S/G41F-10F/G41F46-10 /EG41J-10/EG41F-10/EG45J-10/EG46J-10/EG45F-10 DN25-300 PN1.0-2.5
2、气动隔膜阀：
国标常开式/常闭式气动隔膜阀：G6K41J-10/G6B41J-10 DN25-300 PN1.0-2.5
英标常开式/常闭式气动隔膜阀：EG6K41J-10/EG6B41J-10 DN25-300 PN1.0-2.5
3、电动隔膜阀：
国标电动隔膜阀：G941J-10/G941F-10 DN25-300 PN1.0-2.5
英标电动隔膜阀：EG941J-10/EG941F-10 DN25-300 PN1.0-2.5
二、我公司隔膜阀产品严格按照国家标准生产：
GB/T12239-2008工业阀门 金属隔膜阀国家标准
三、为确保产品质量，订货时请提供以下详细参数：
新项目用户请提供设计院设计的型号，更换配件用户请提供之前使用的产品型号或以下参数：
1. 使用什么介质； 2. 介质的温度；
3. 介质的CV值； 4. 工作压力；
5. 传动方式； 6. 连接方式；
7. 结构形式； 8. 公称通径等
